Linearführungen einfacher ausrichten

Kleine Montagehilfe, konkreter Nutzen: Zwei 3D-gedruckte Ausrichthilfen unterstützen das Positionieren einer Linearführung auf einem Aluminiumprofil. Dieses Anwendungsbeispiel zeigt, wie ein einfaches Bauteil aus PLA wiederkehrende Montagearbeiten erleichtern kann.

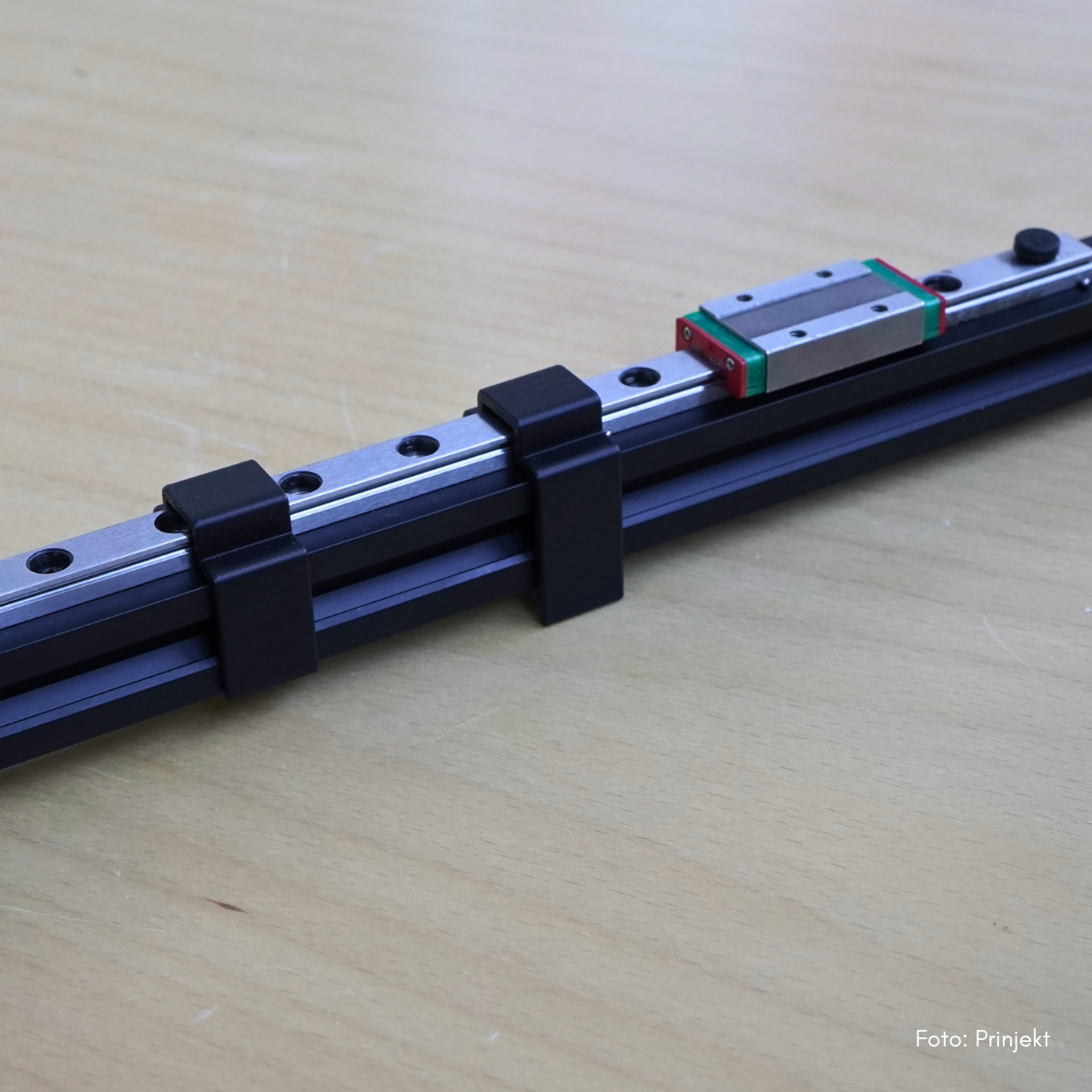

Eine Montagehilfe direkt an der Führung – Foto: Prinjekt

Anwendung · Automatisierung und Fertigungstechnik

Eine Montagehilfe direkt an der Führung

Beim Aufbau von Linearachsen muss die Führungsschiene passend zum Aluminiumprofil positioniert werden. Eine auf die Geometrie abgestimmte Ausrichthilfe unterstützt diesen Arbeitsschritt direkt am Bauteil.

Auf den Fotos sind zwei gedruckte Hilfen an einer echten Linearführung zu sehen. Sie greifen über Schiene und Profil und unterstützen die Ausrichtung an zwei Stellen. Das Beispiel macht den Einsatz einer einfachen Vorrichtung bei wiederkehrenden Montageaufgaben anschaulich.

Prinjekt fertigte und fotografierte die Bauteile. Die zugrunde liegende Modellgeometrie stammt von Addi(c)tiveManufacturing und wurde unverändert übernommen.

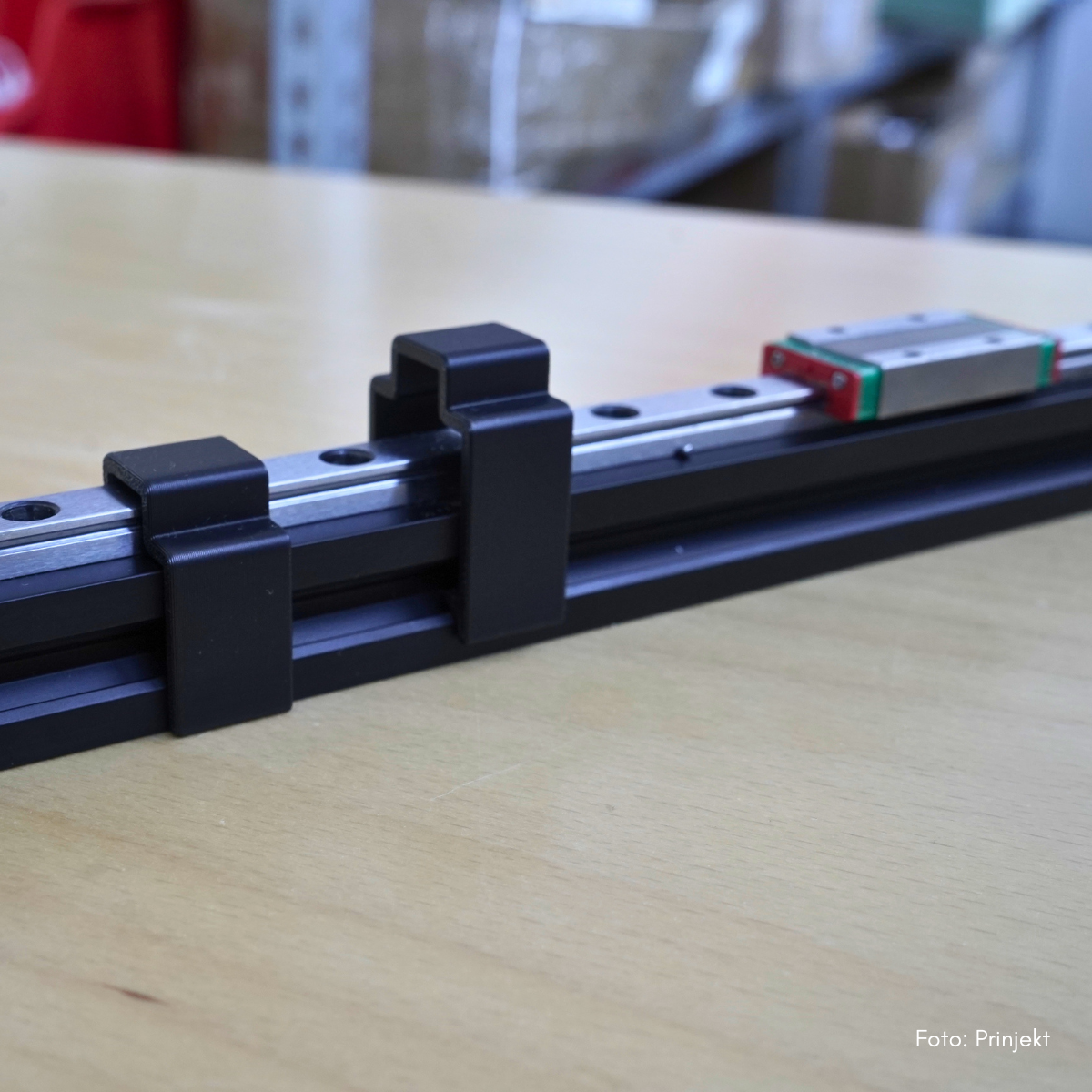

Aus PLA gedruckt, für die Montage eingesetzt – Foto: Prinjekt

Material und Fertigung

Aus PLA gedruckt, für die Montage eingesetzt

Für das gezeigte Beispiel wurde die Modellvariante MGN9_2020_AlignmentTool aus PLA gedruckt. Die Projektunterlagen nennen eine Druckdauer von 20 Minuten. Diese Angabe beschreibt den dokumentierten Druck und ist keine allgemeine Lieferzeit.

Die Form der Hilfe stellt den Bezug zwischen Führungsschiene und Aluminiumprofil her. Dadurch steht für den wiederkehrenden Montageschritt ein greifbares Hilfsmittel zur Verfügung.

Für andere Schienen- und Profilgeometrien muss die passende Ausführung gewählt werden. Entscheidend sind die tatsächlichen Abmessungen und Anforderungen der jeweiligen Montage.

Worauf es bei einer Montagehilfe ankommt

Zur Baugruppe passende Geometrie

Die Ausrichthilfe muss zur verwendeten Führungsschiene und zum Aluminiumprofil passen. Im Beispiel kommt die Modellvariante MGN9_2020_AlignmentTool zum Einsatz.

Ein klar definierter Arbeitsschritt

Die beiden Hilfen unterstützen das Positionieren der Schiene auf dem Profil. Ihr Nutzen liegt in der Vereinfachung wiederkehrender Montagearbeiten.

Prüfung am tatsächlichen Aufbau

Passform und Ausrichtung werden an der realen Baugruppe beurteilt. Die Anforderungen der jeweiligen Führung und Montage bleiben maßgeblich.

Modellquelle und Beitrag von Prinjekt

Das verwendete 3D-Modell MGN9_2020_AlignmentTool gehört zur Sammlung „Linear Rail Alignment Tool MGN7, MGN9, MGN12, MGN15“ von Addi(c)tiveManufacturing auf Printables.

Das Originalmodell steht unter Creative Commons Namensnennung 4.0 (CC BY 4.0). Prinjekt hat die Modellgeometrie unverändert übernommen. 3D-Druck und Fotografie stammen von Prinjekt.

Das Beispiel zeigt die Fertigung einer vorhandenen Modellvorlage. Für eine eigene Montageaufgabe können Sie uns vorhandene 3D-Daten oder eine Beschreibung der benötigten Hilfe senden. Gemeinsam klären wir Geometrie, Material, Stückzahl und die Bedingungen am Einsatzort.

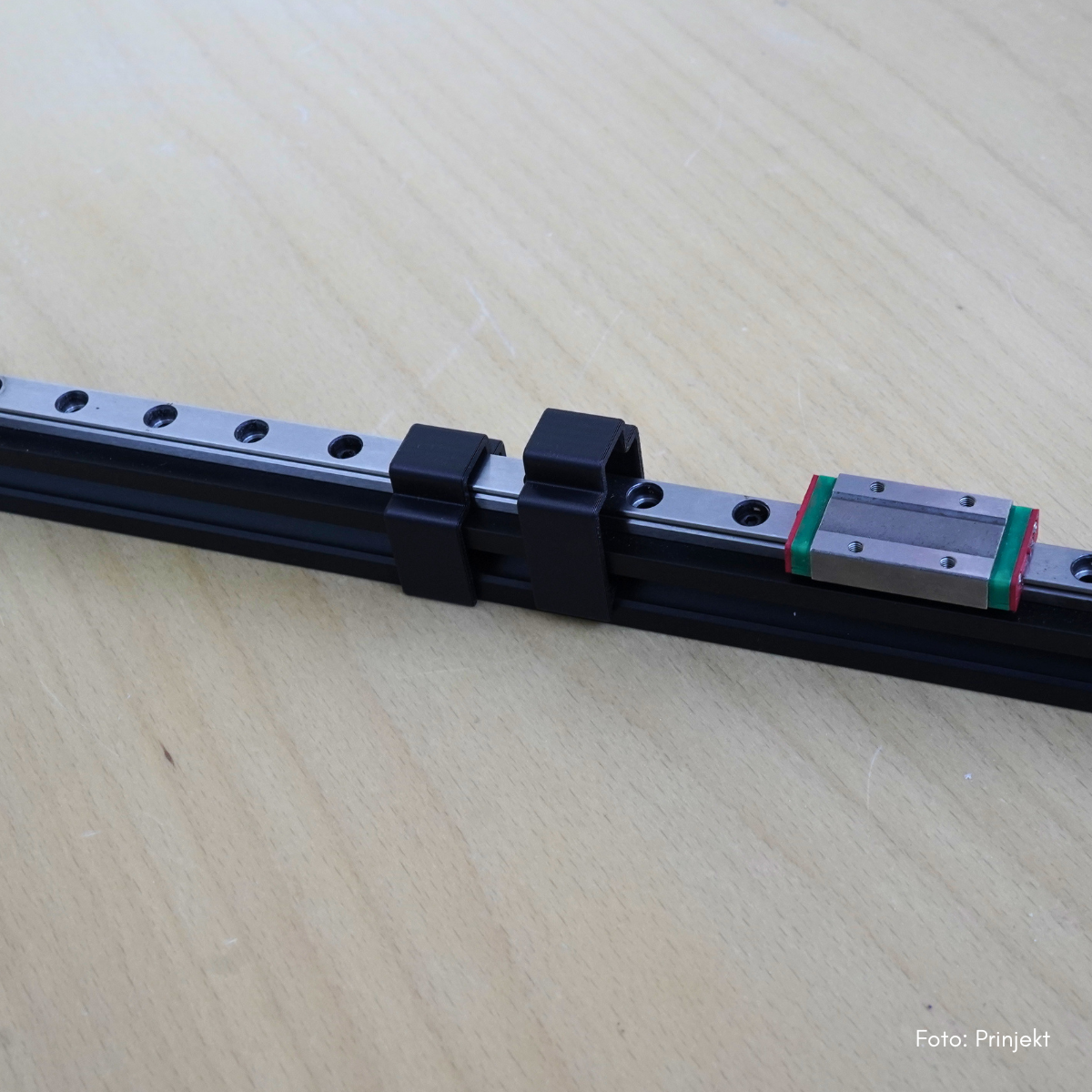

  • Zwei Hilfen an einer Linearführung

    Die Gesamtansicht zeigt Schiene, Führungswagen und die beiden gedruckten Hilfen am Profil. Foto: Prinjekt.

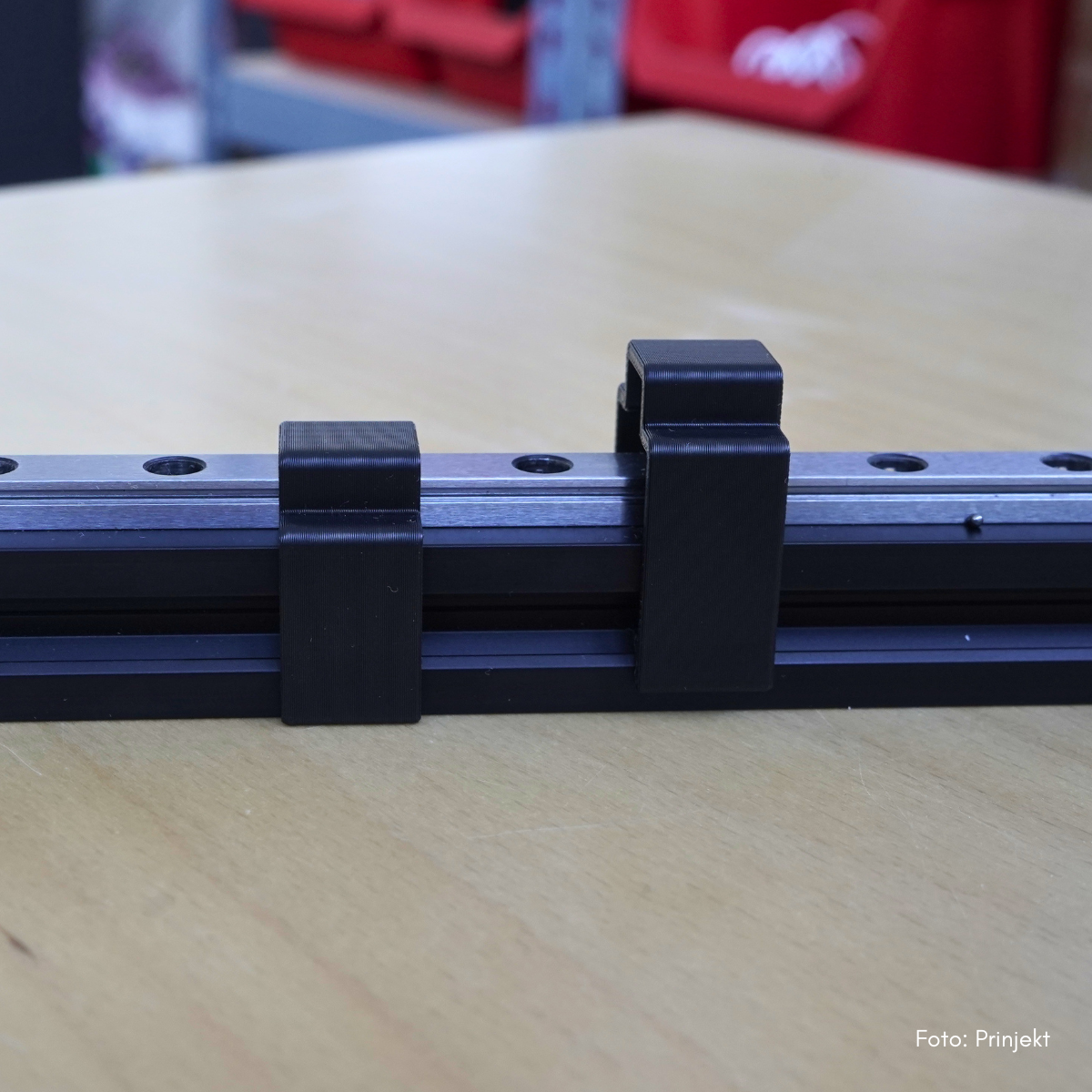

  • Der Bezug zwischen Schiene und Profil

    Die Nahaufnahme zeigt, wie die Form der Ausrichthilfe an der Baugruppe anliegt. Foto: Prinjekt.
