Aus unserer Fertigungspraxis
Vom einzelnen Segment zum ganzen Dach.
Breite Dachflächen, geschwungene Linien und eine eingerollte Spitze: Das Hexenhutdach passt nicht auf eine einzelne Druckplatte. Wir haben die Form in kleinere Segmente aufgeteilt und nach dem Druck zusammengesetzt.
Die Werkstattaufnahmen zeigen, wie aus vielen Einzelteilen zunächst Baugruppen und schließlich die vollständige Dachform werden.
Vom Modell zur Montage
-
1. Die Form aufteilen

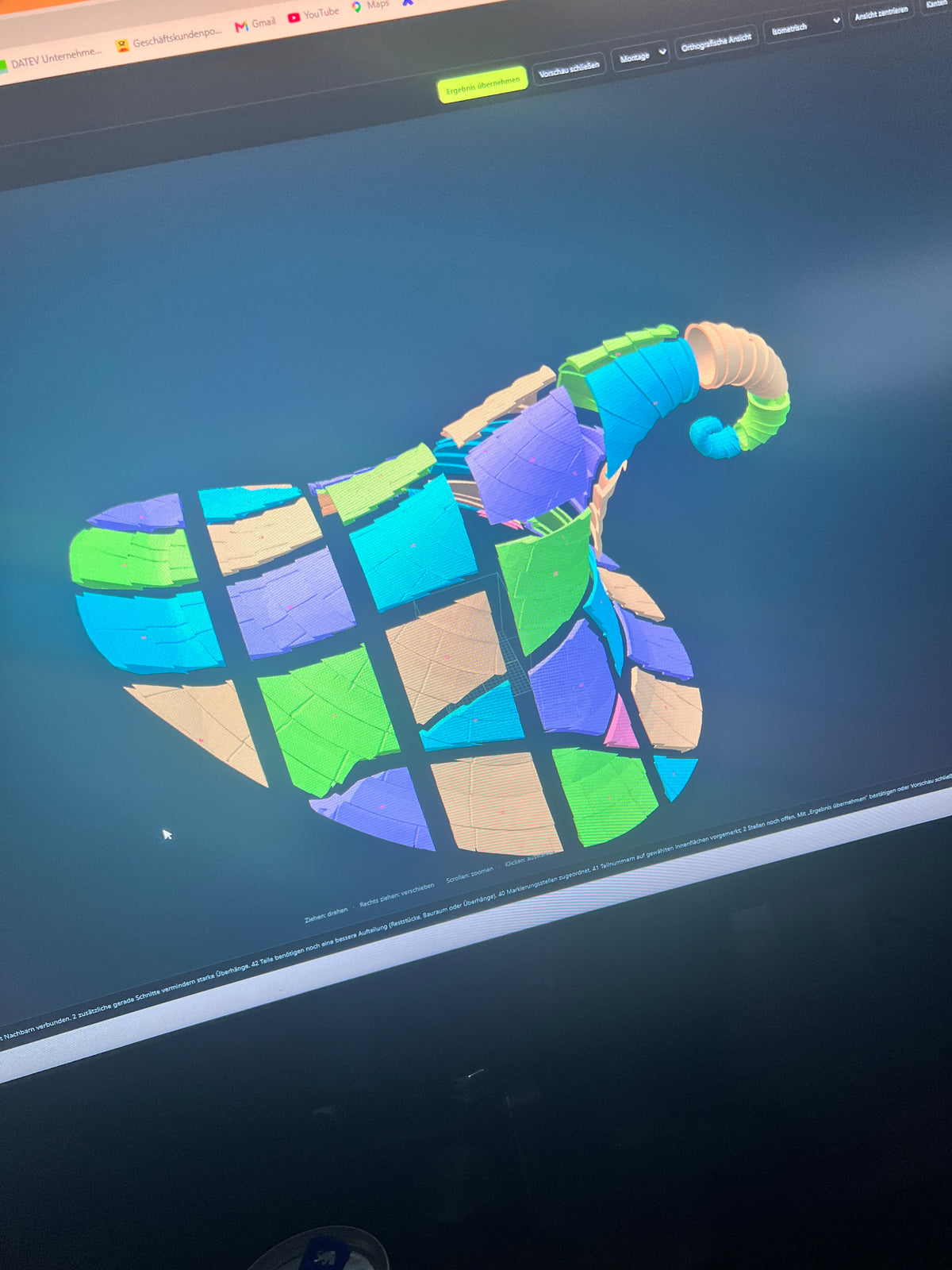

Die digitale Vorschau zeigt die Lage der einzelnen Segmente im Gesamtmodell. Schon vor dem Druck wird sichtbar, welche Teile später zusammengehören.
-
2. Drucken und zuordnen
Nach dem Druck liegen viele ähnlich geformte Teile bereit. Eine eindeutige Kennzeichnung hilft, ihre Position wiederzufinden und die passenden Segmente für den Zusammenbau zusammenzustellen.
-
3. Schrittweise zusammensetzen
Aus den Segmenten entstehen größere Dachabschnitte. Die bebilderte Montageanleitung begleitet den Aufbau und macht nachvollziehbar, welches Teil im nächsten Schritt ergänzt wird.
Weitere Einblicke in die Fertigung
Vom digitalen Modell bis zum zusammengesetzten Dach. Jedes Foto lässt sich in voller Größe öffnen.
-

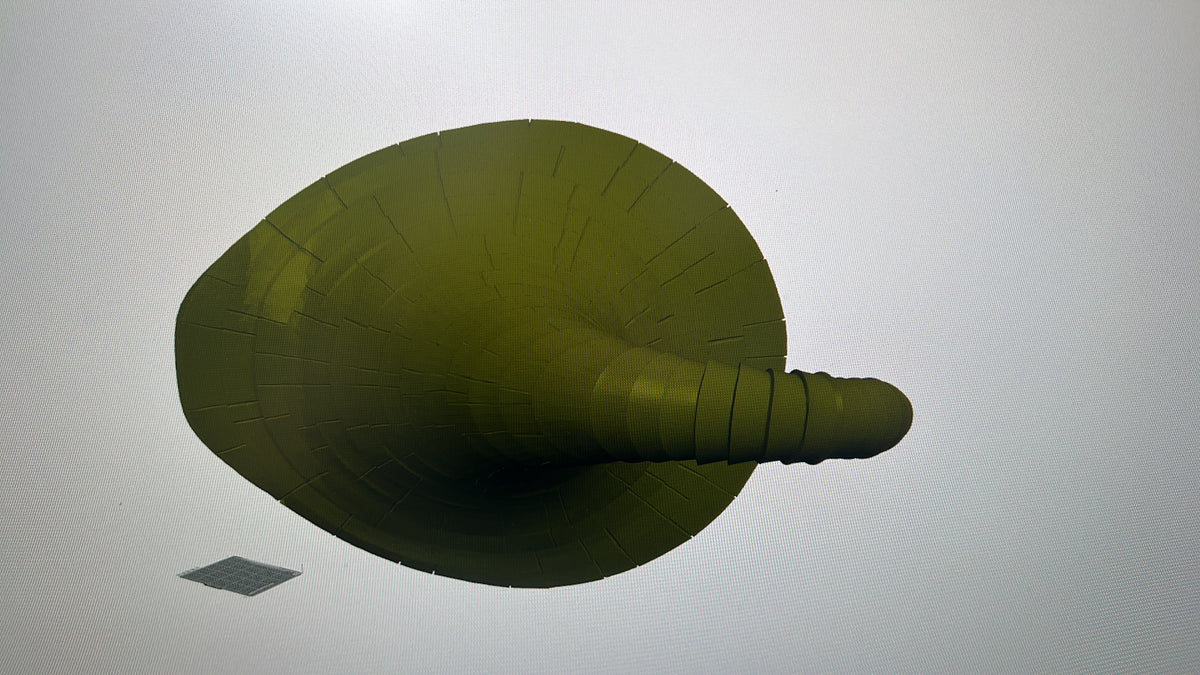

Die Dachform im digitalen Modell – von oben betrachtet. -

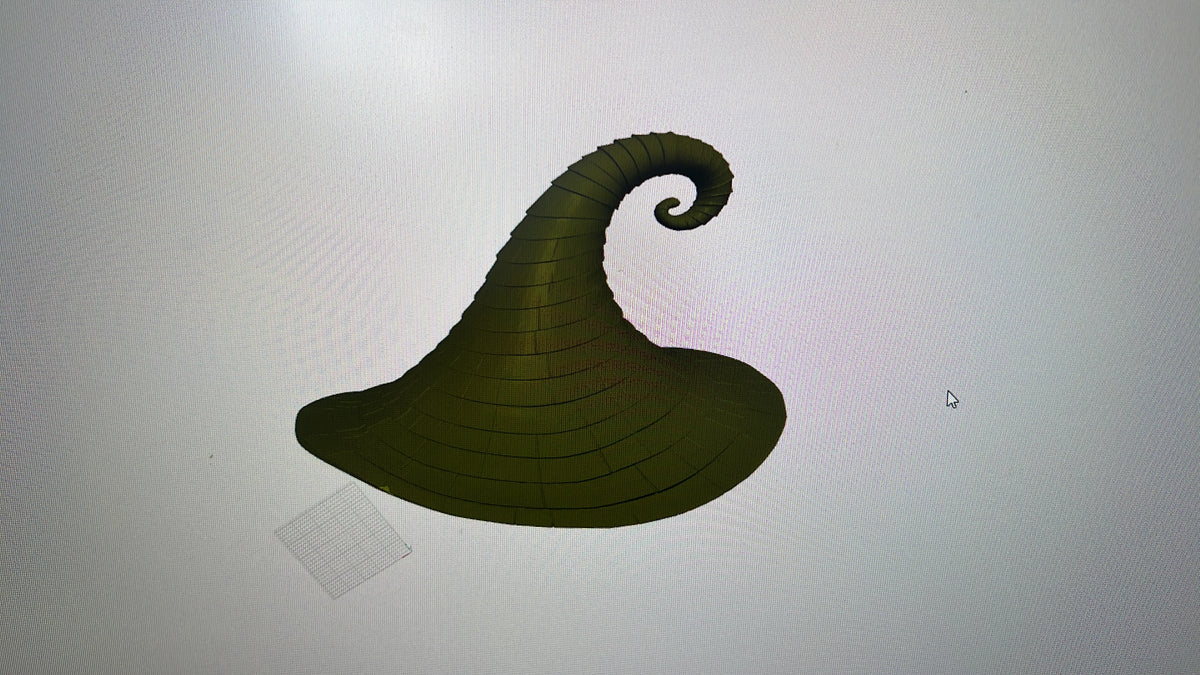

Die geplante Form mit breiter Krempe und eingerollter Spitze. -

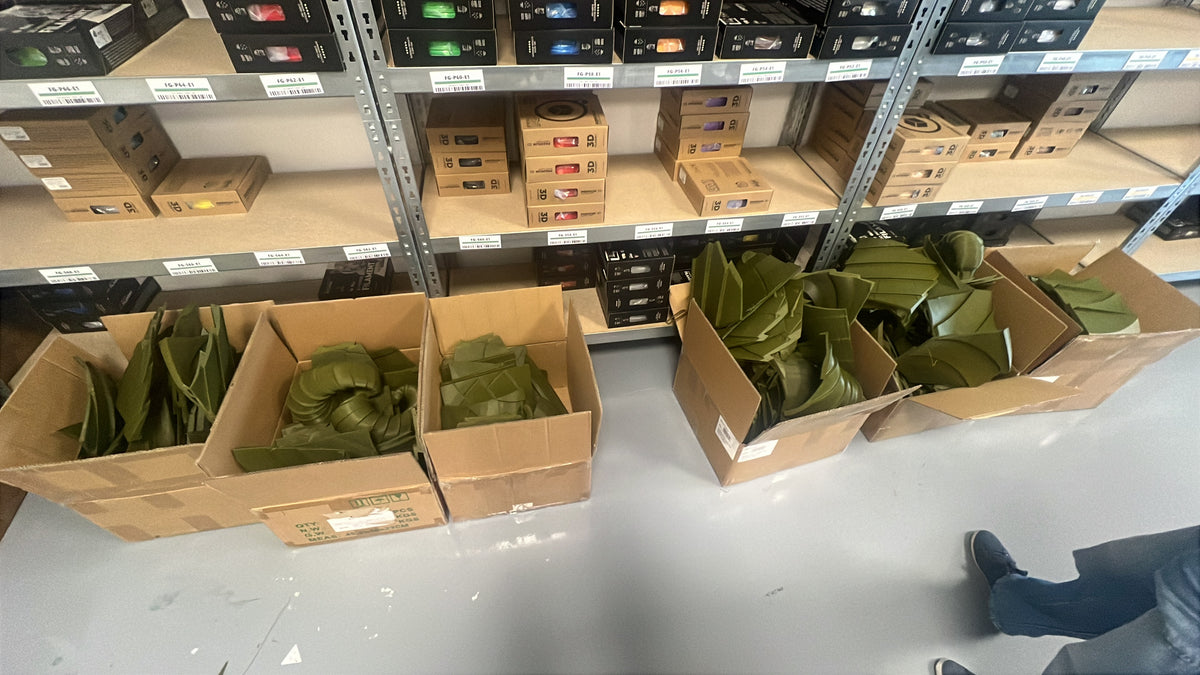

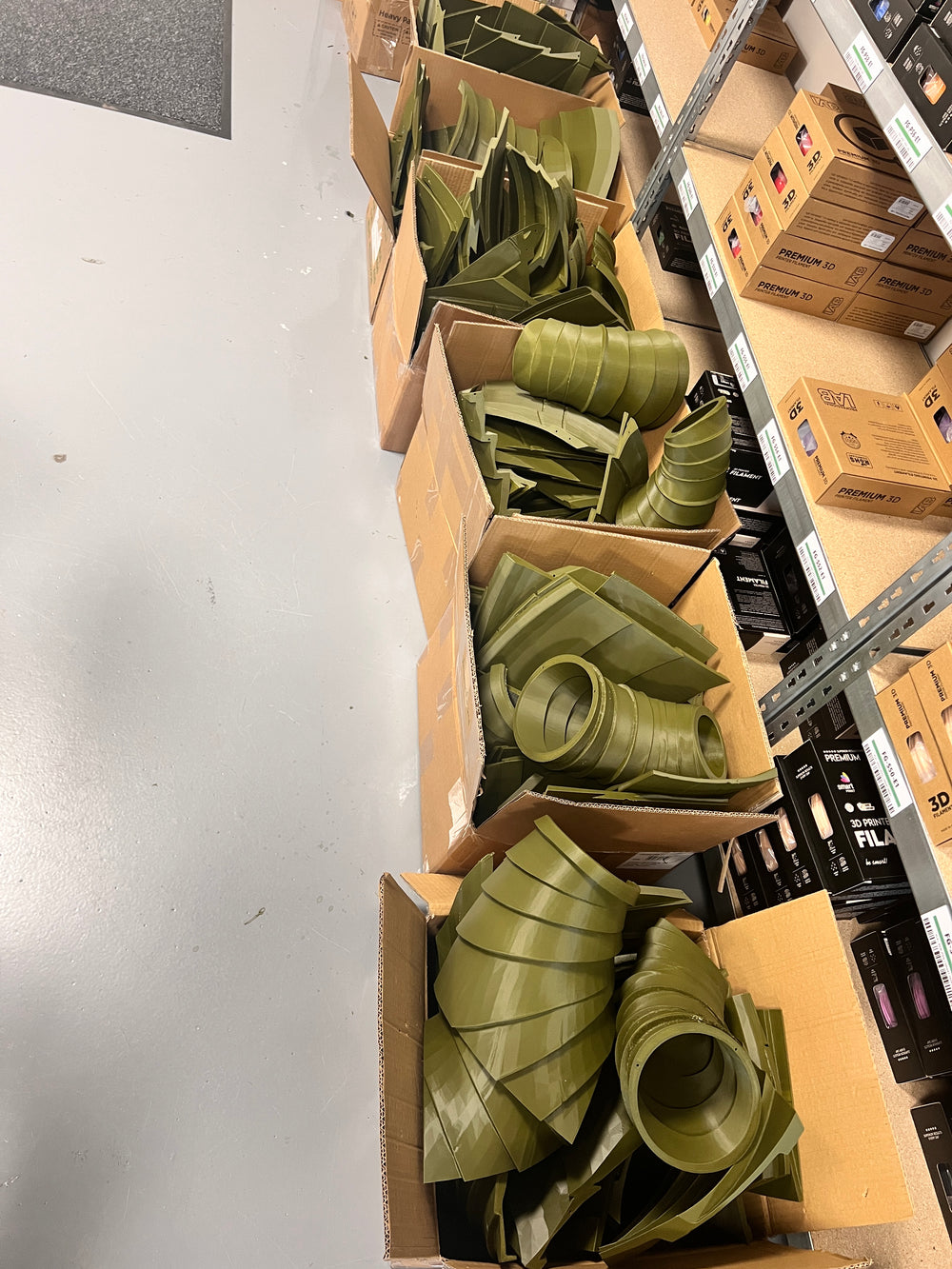

Die gedruckten Segmente liegen für den Zusammenbau bereit. -

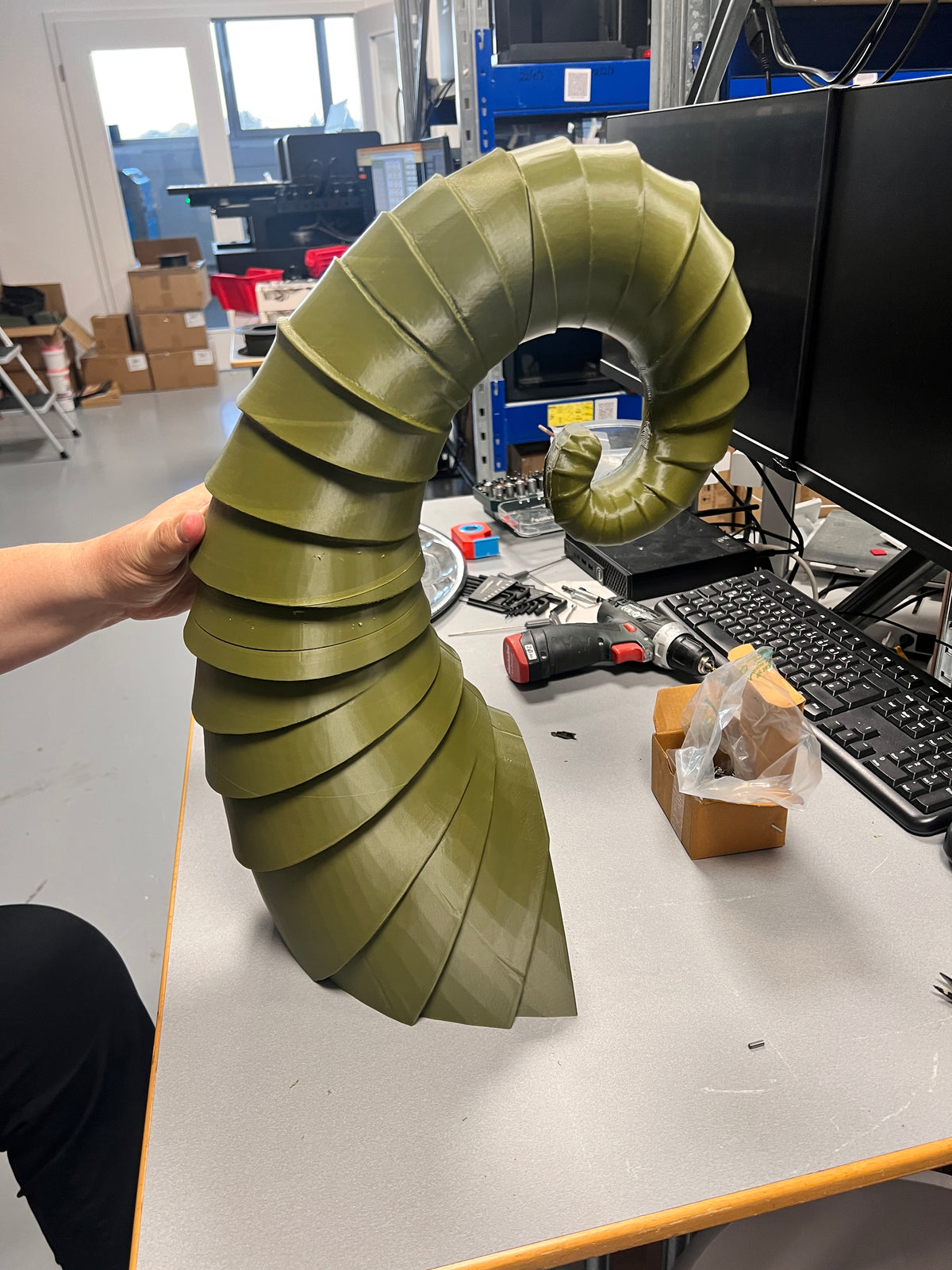

Die eingerollte Spitze als zusammengesetzte Baugruppe. -

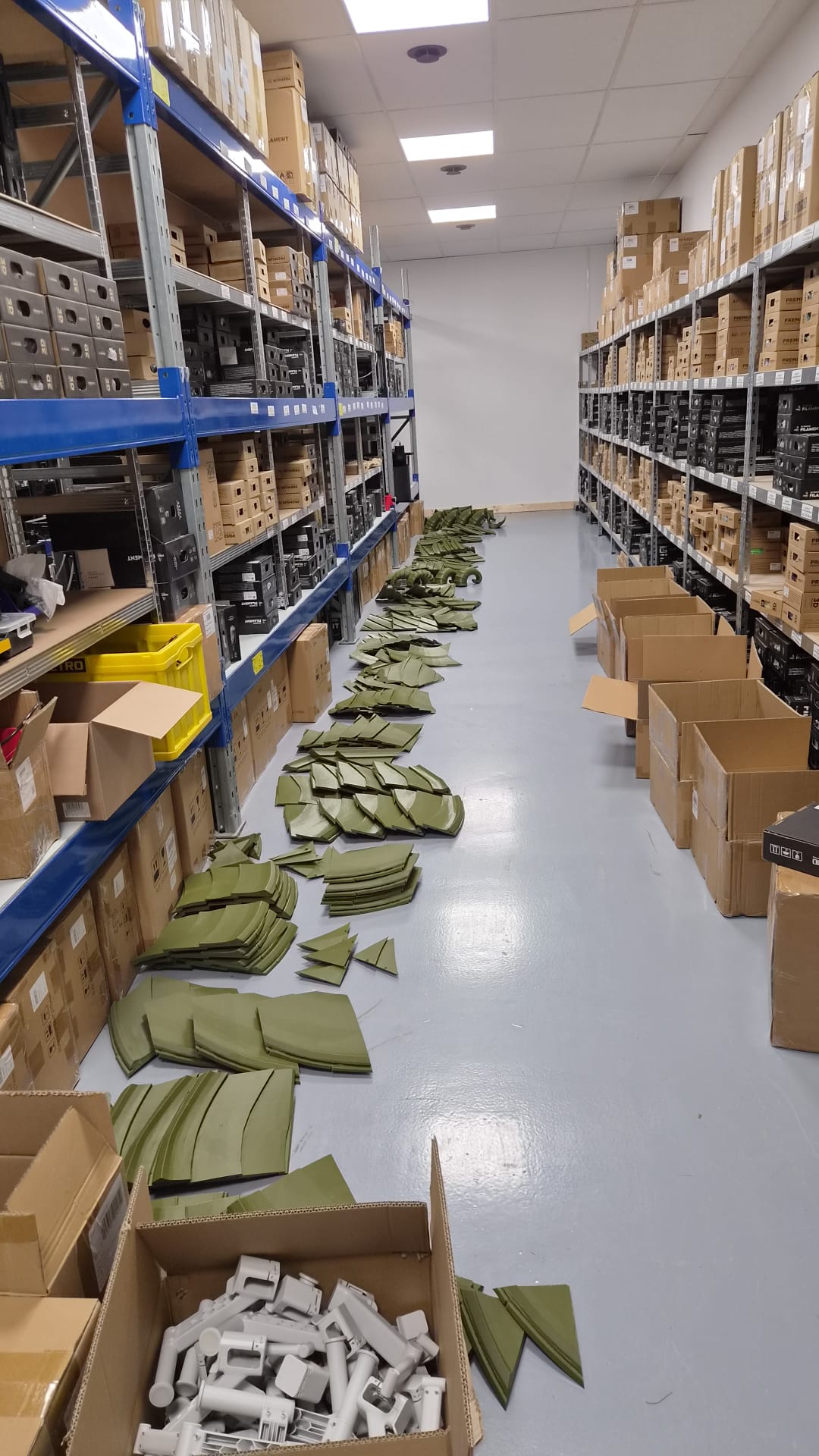

Die einzelnen Dachsegmente sind vor der Montage ausgelegt. -

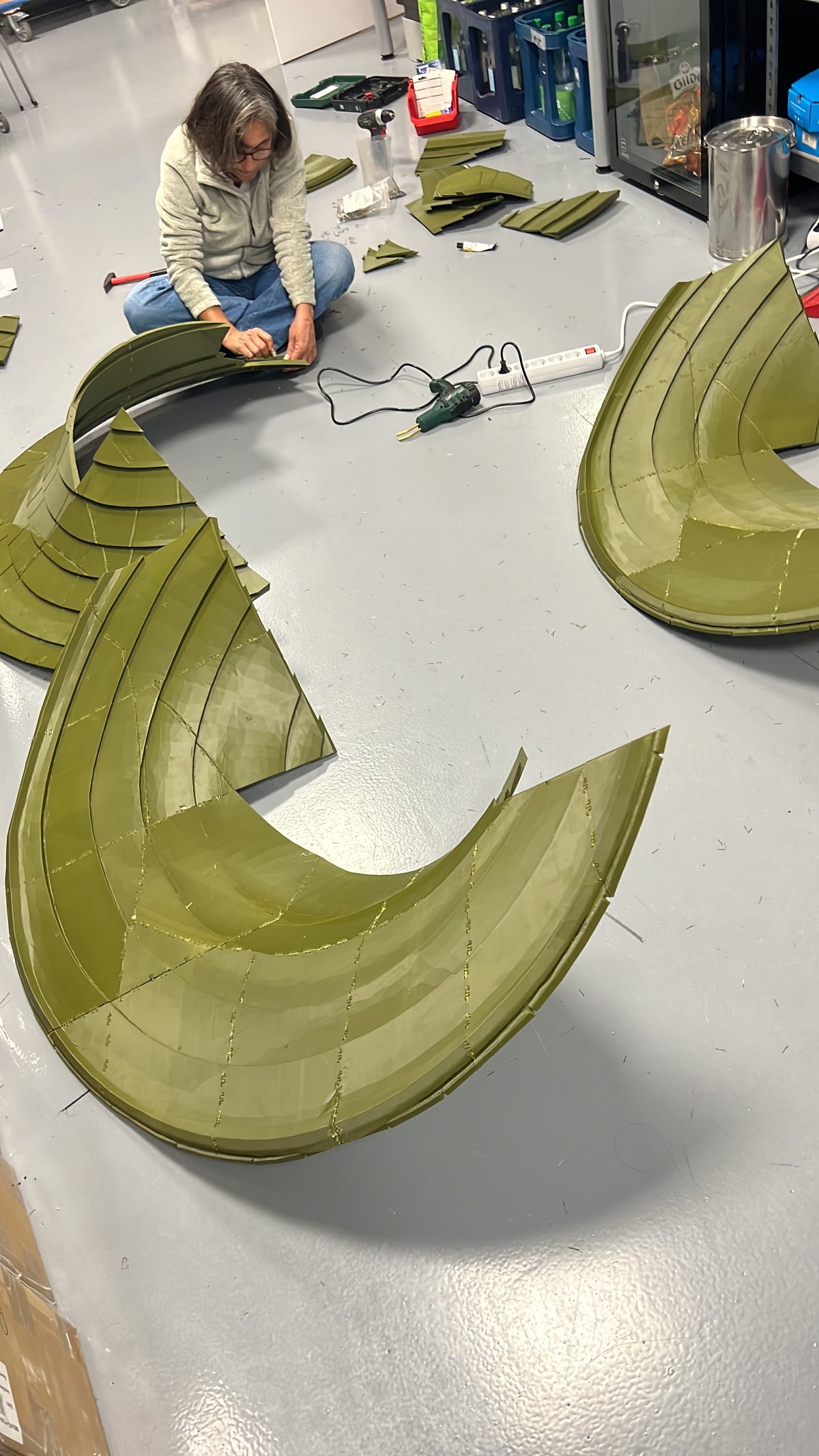

Aus kleinen Segmenten werden größere Dachabschnitte. -

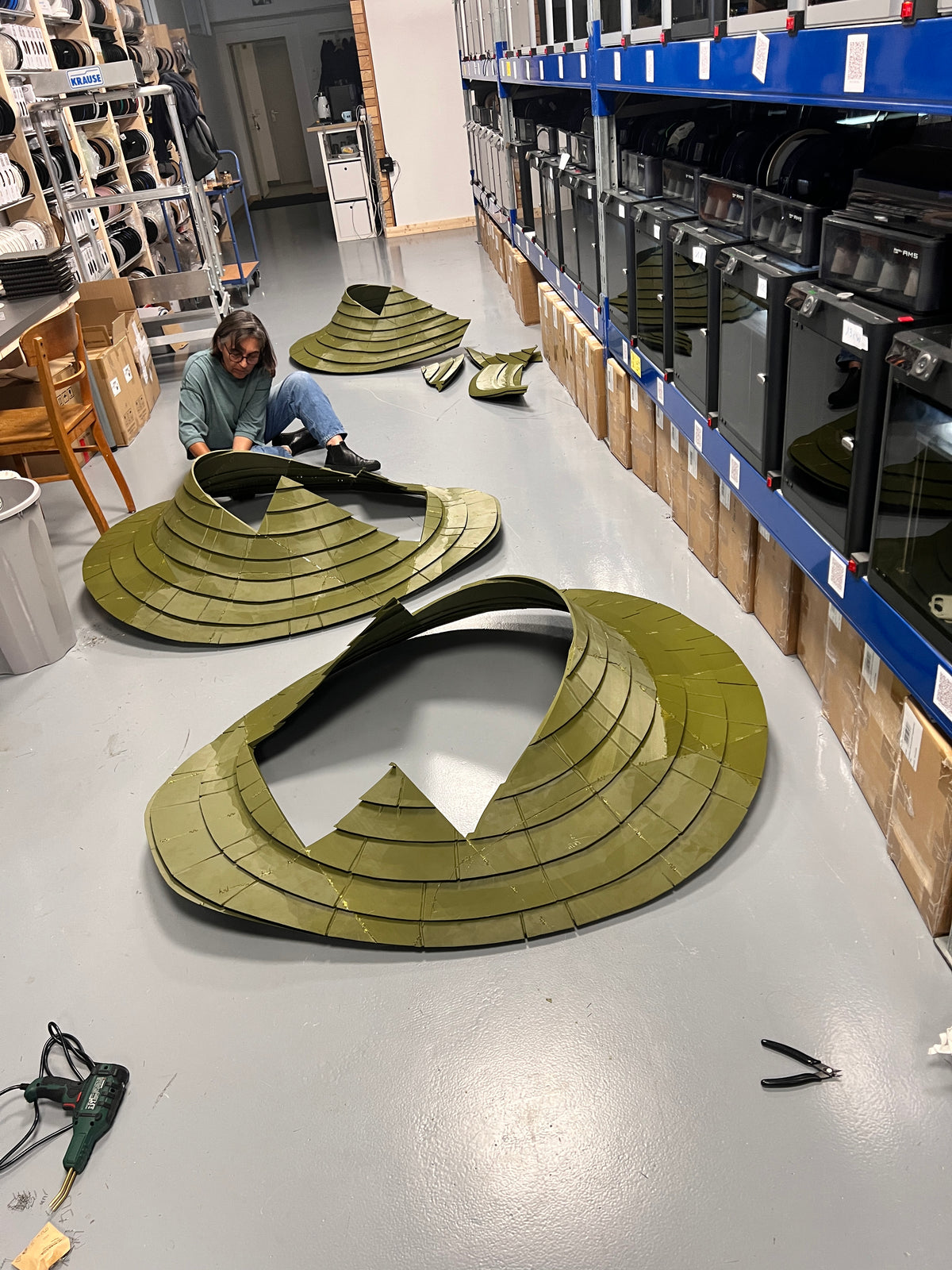

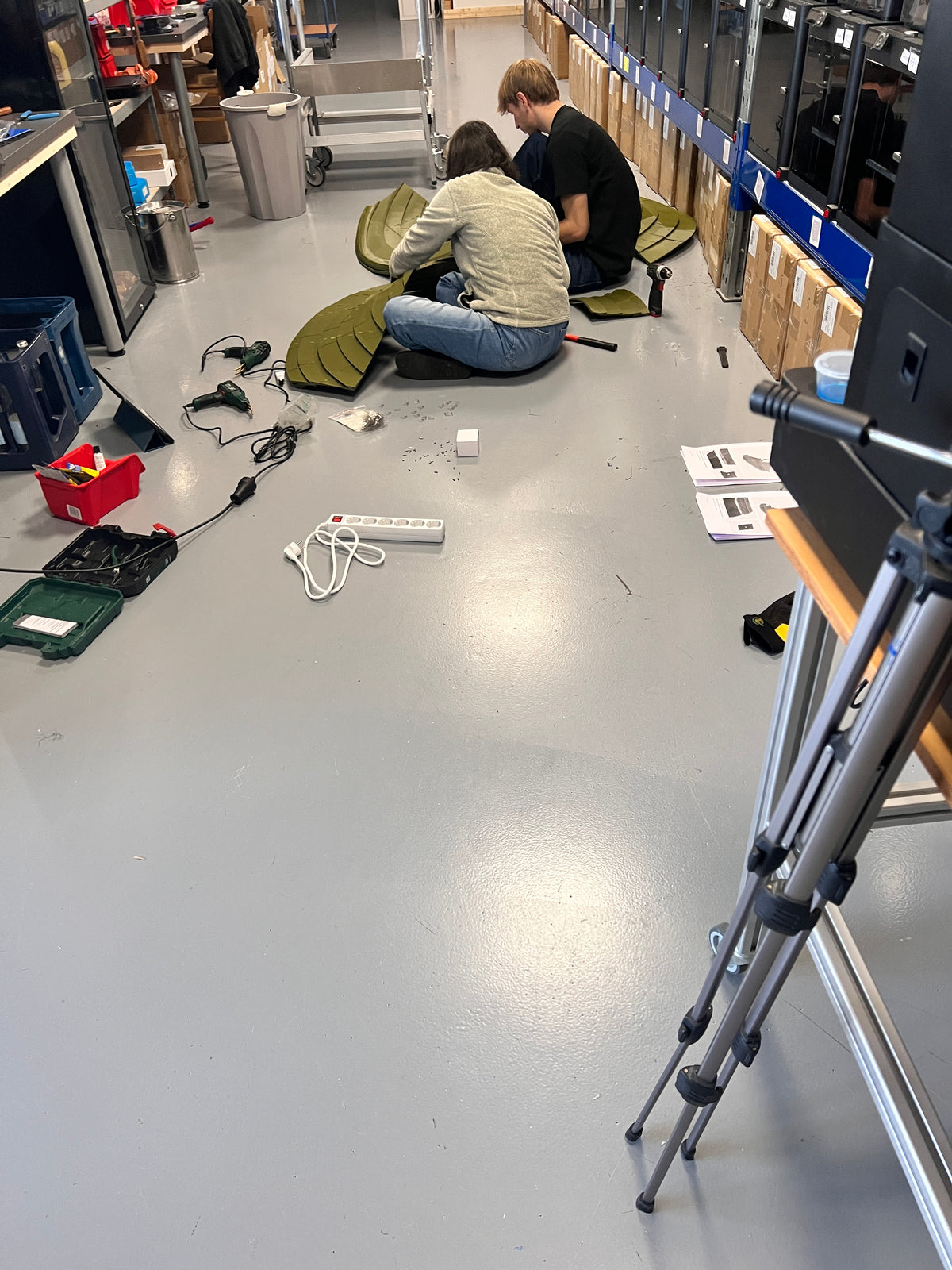

Gemeinsam werden die vorbereiteten Abschnitte zusammengesetzt. -

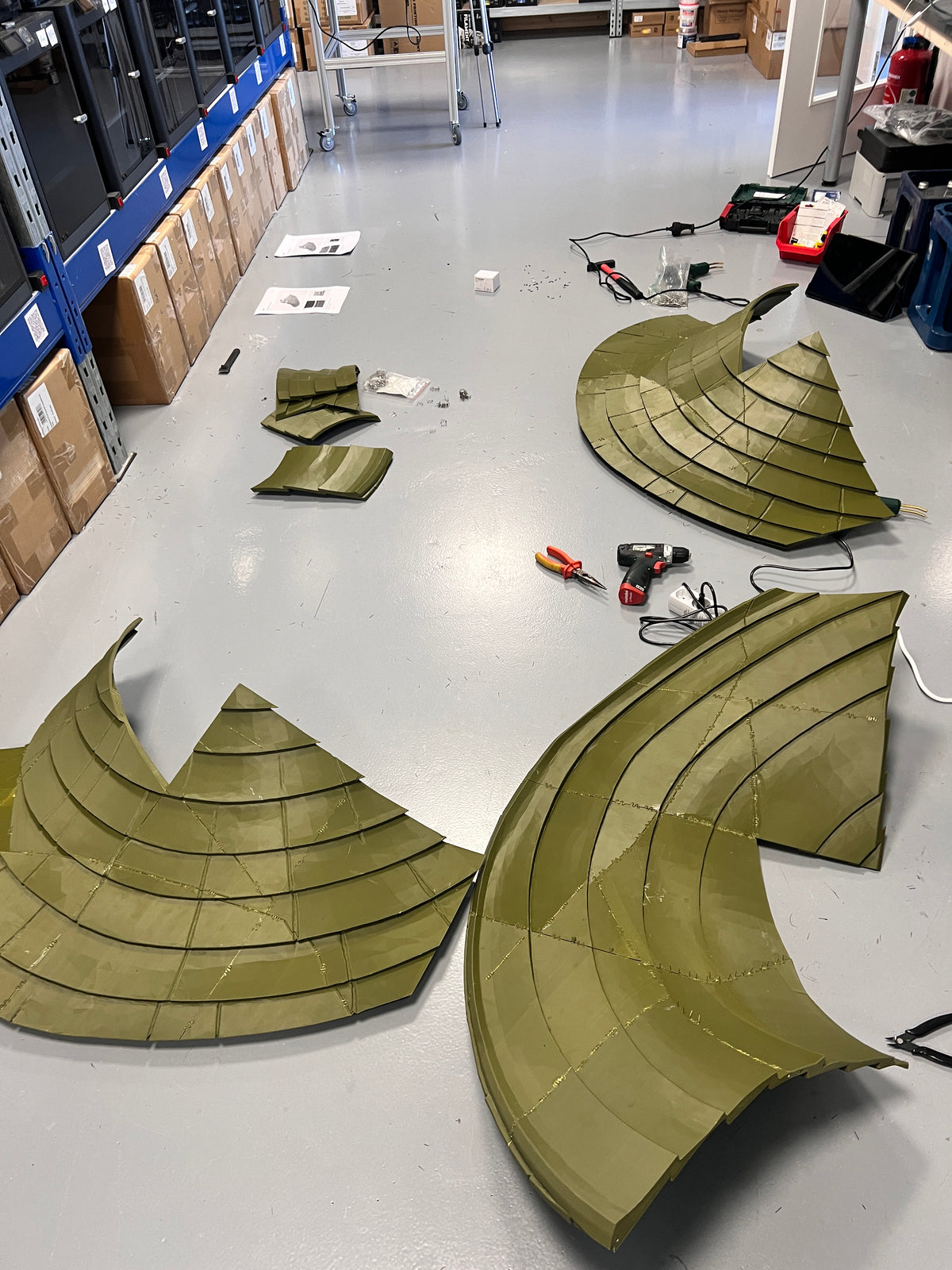

Baugruppen, Werkzeuge und Montageanleitung liegen am Arbeitsplatz bereit. -
Schritt für Schritt wachsen die Baugruppen weiter. -

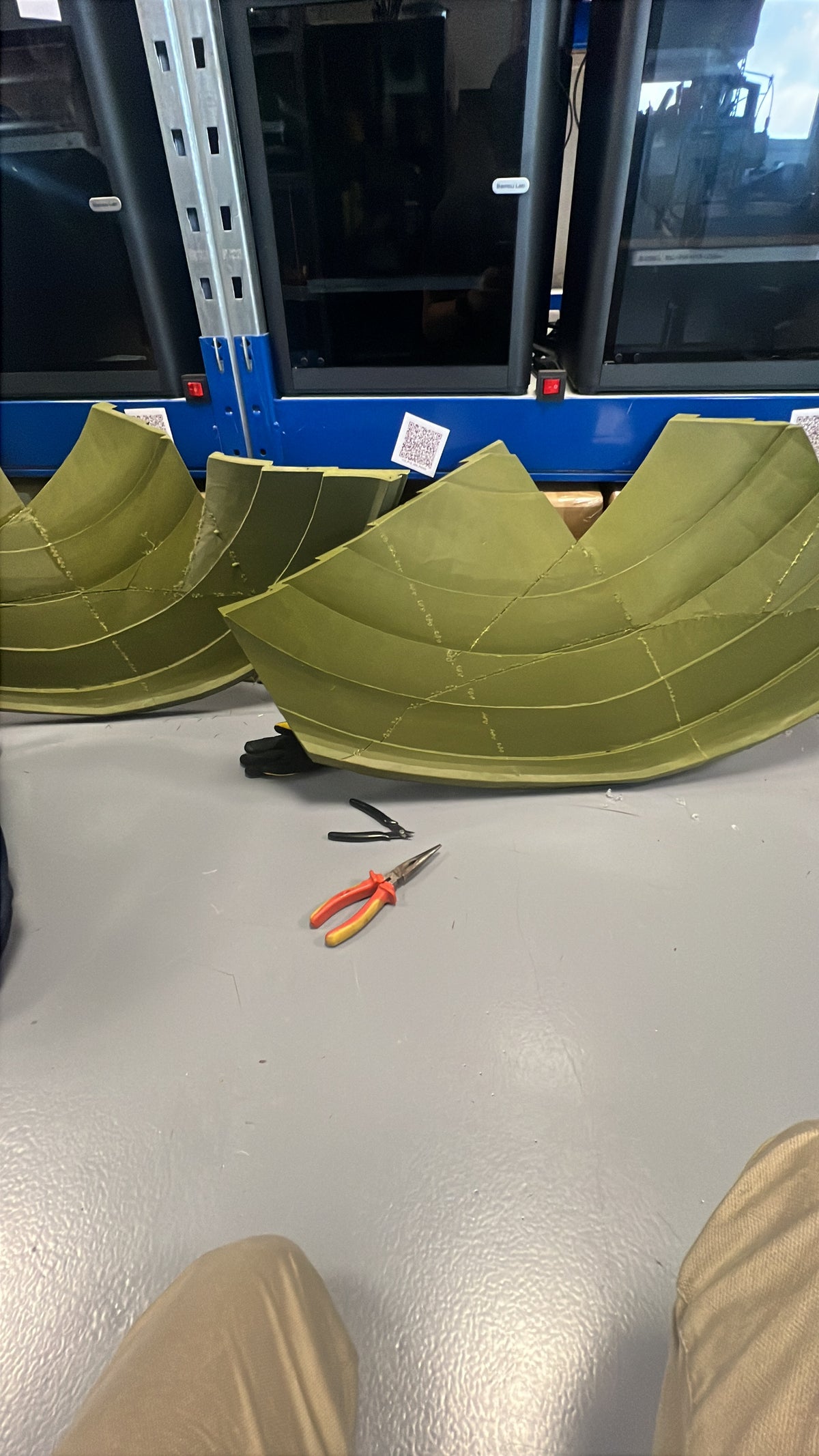

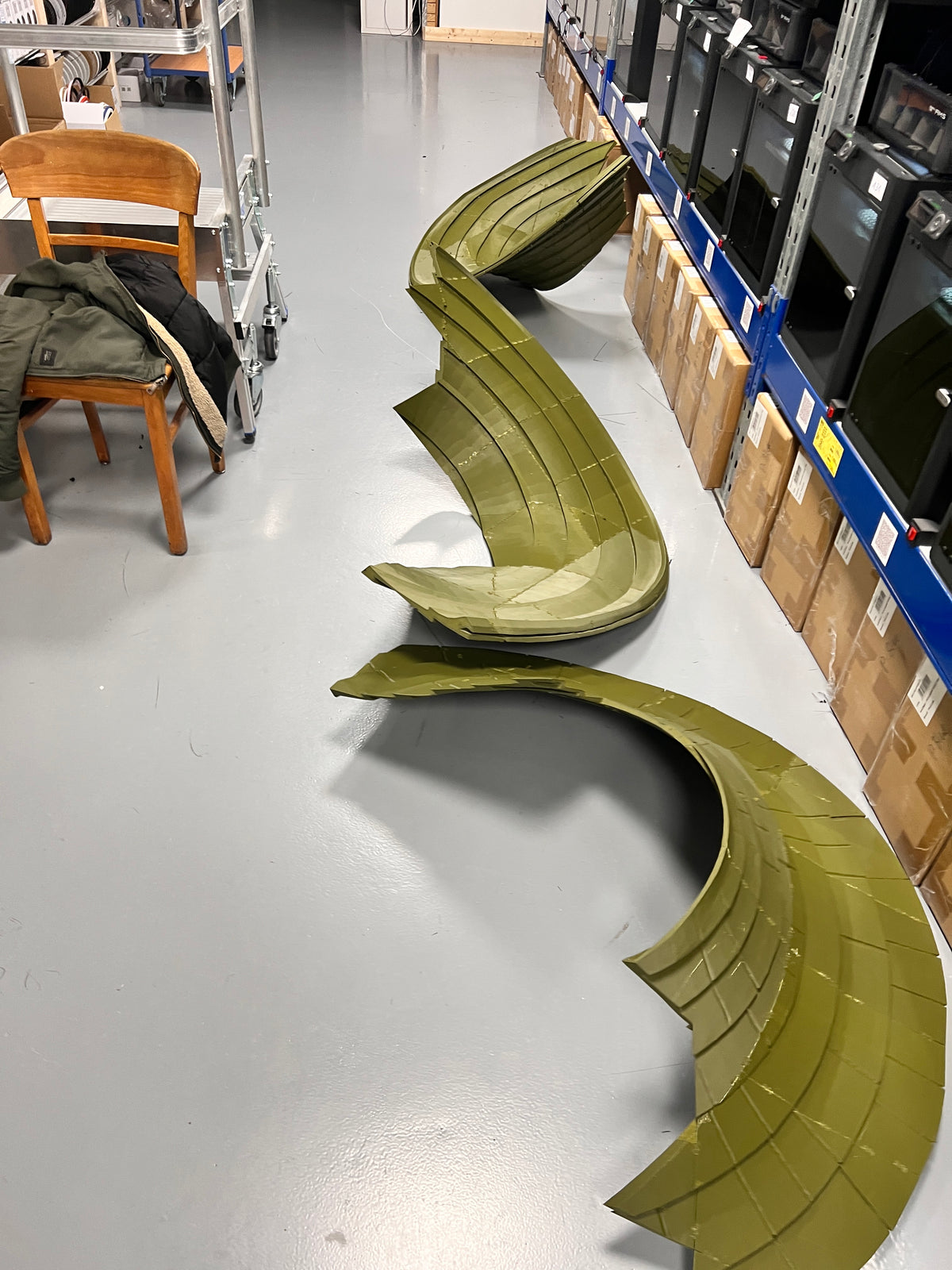

Die großen Krempenabschnitte nehmen ihre Form an. -

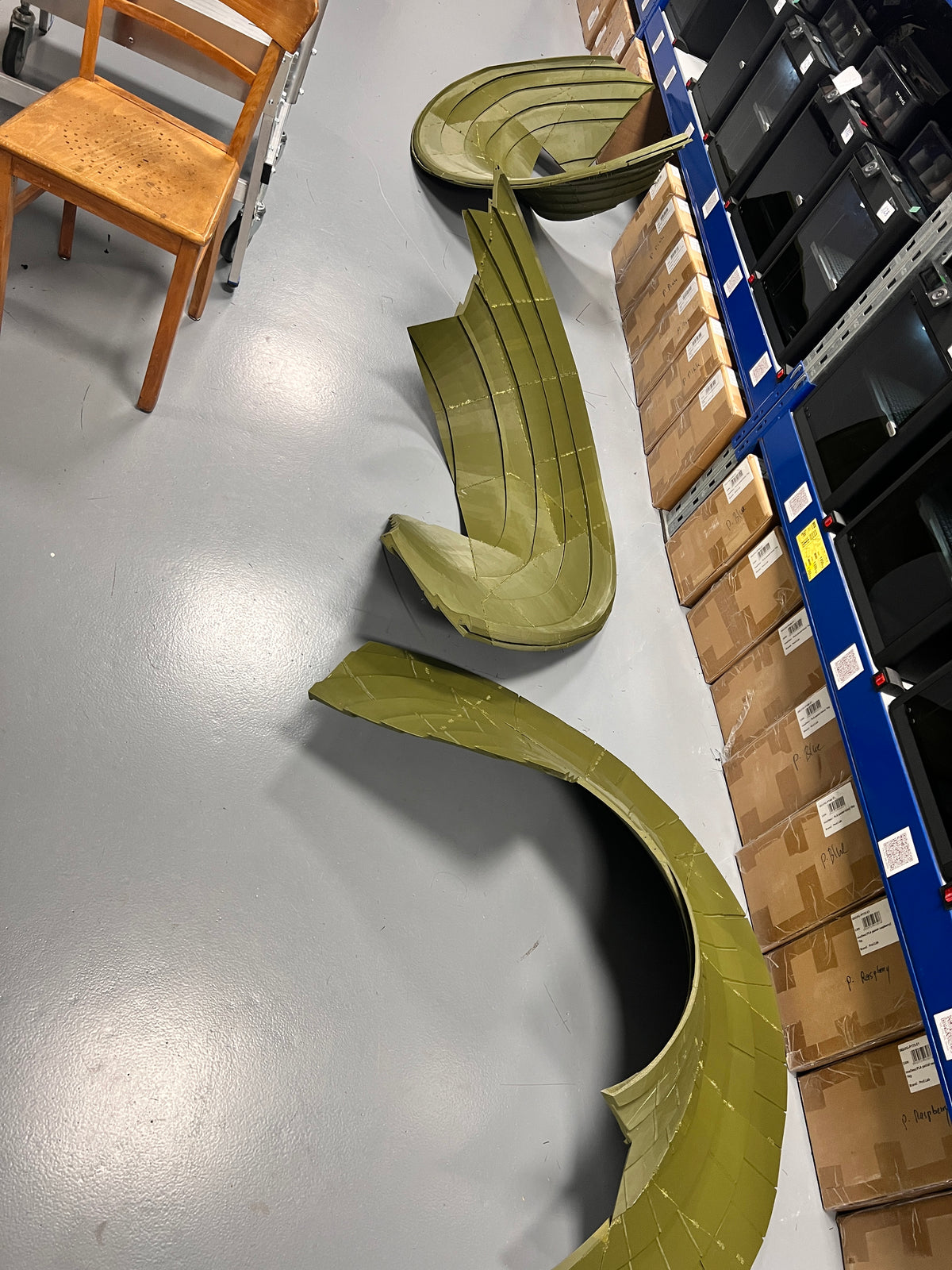

Ein weiterer Blick auf die vorbereiteten Krempenabschnitte. -

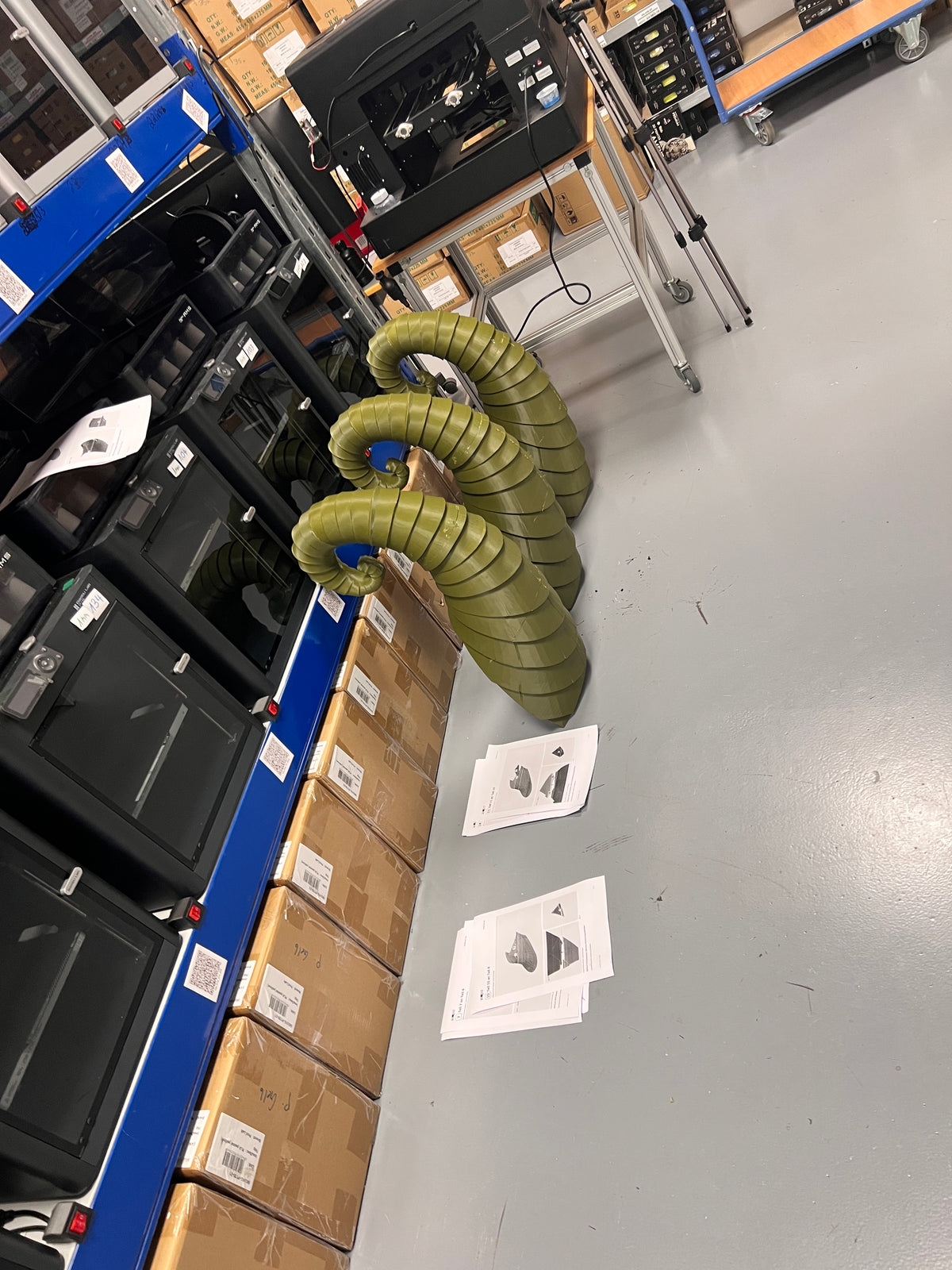

Die Dachspitzen stehen neben den zugehörigen Montageunterlagen. -

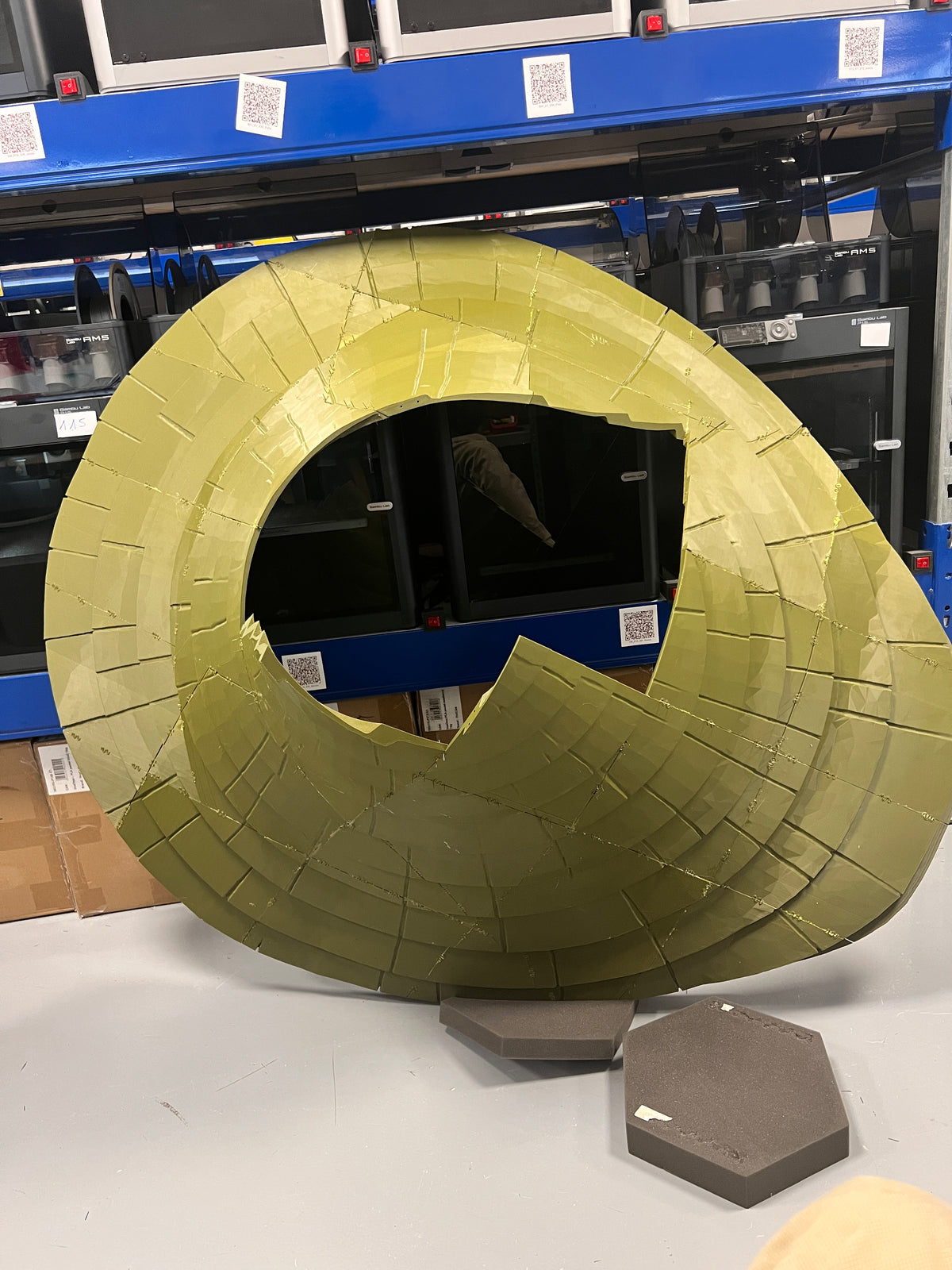

Die verbundenen Segmente bilden eine große ringförmige Baugruppe. -

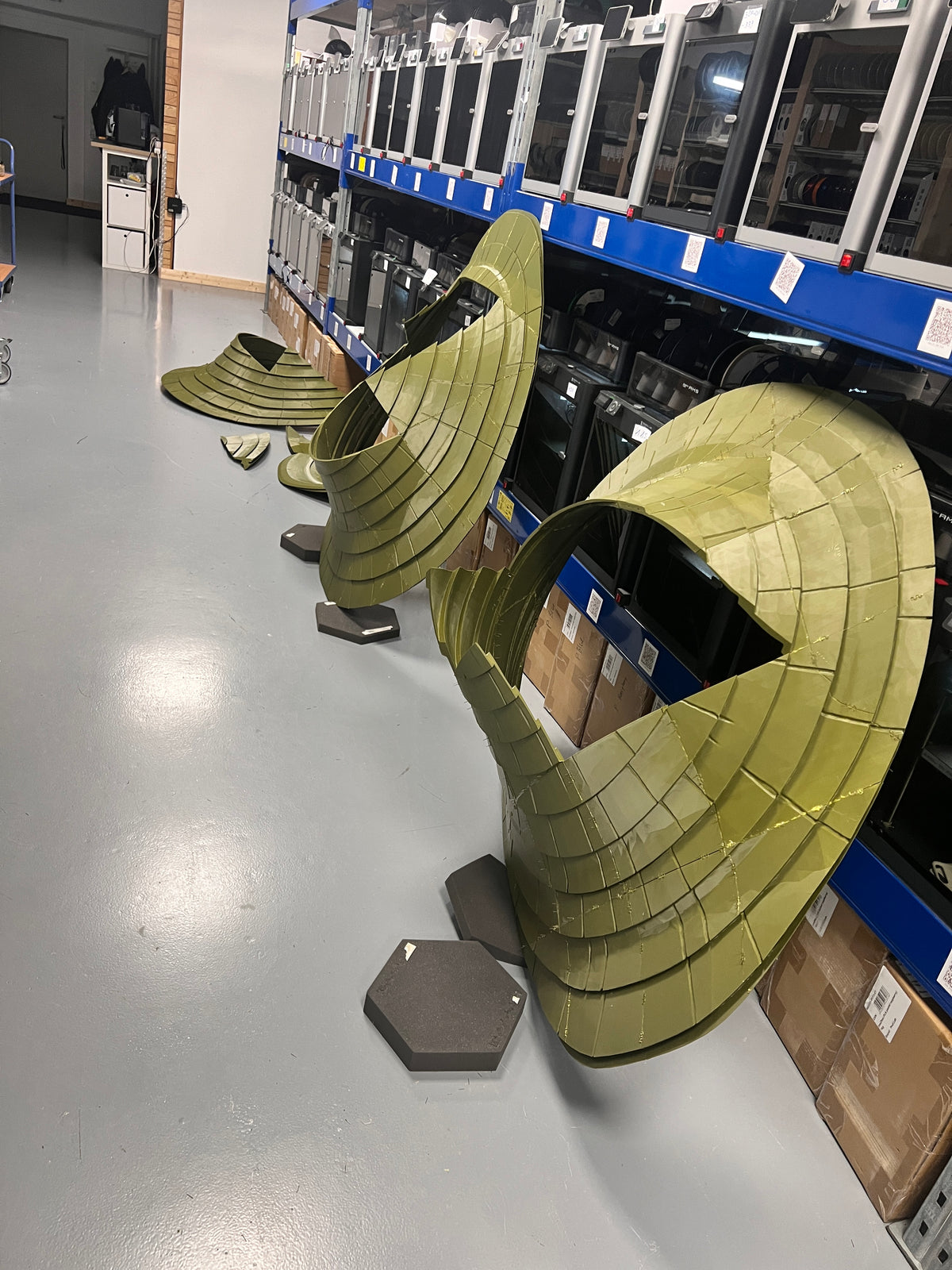

Die größeren Dachbaugruppen im Überblick. -

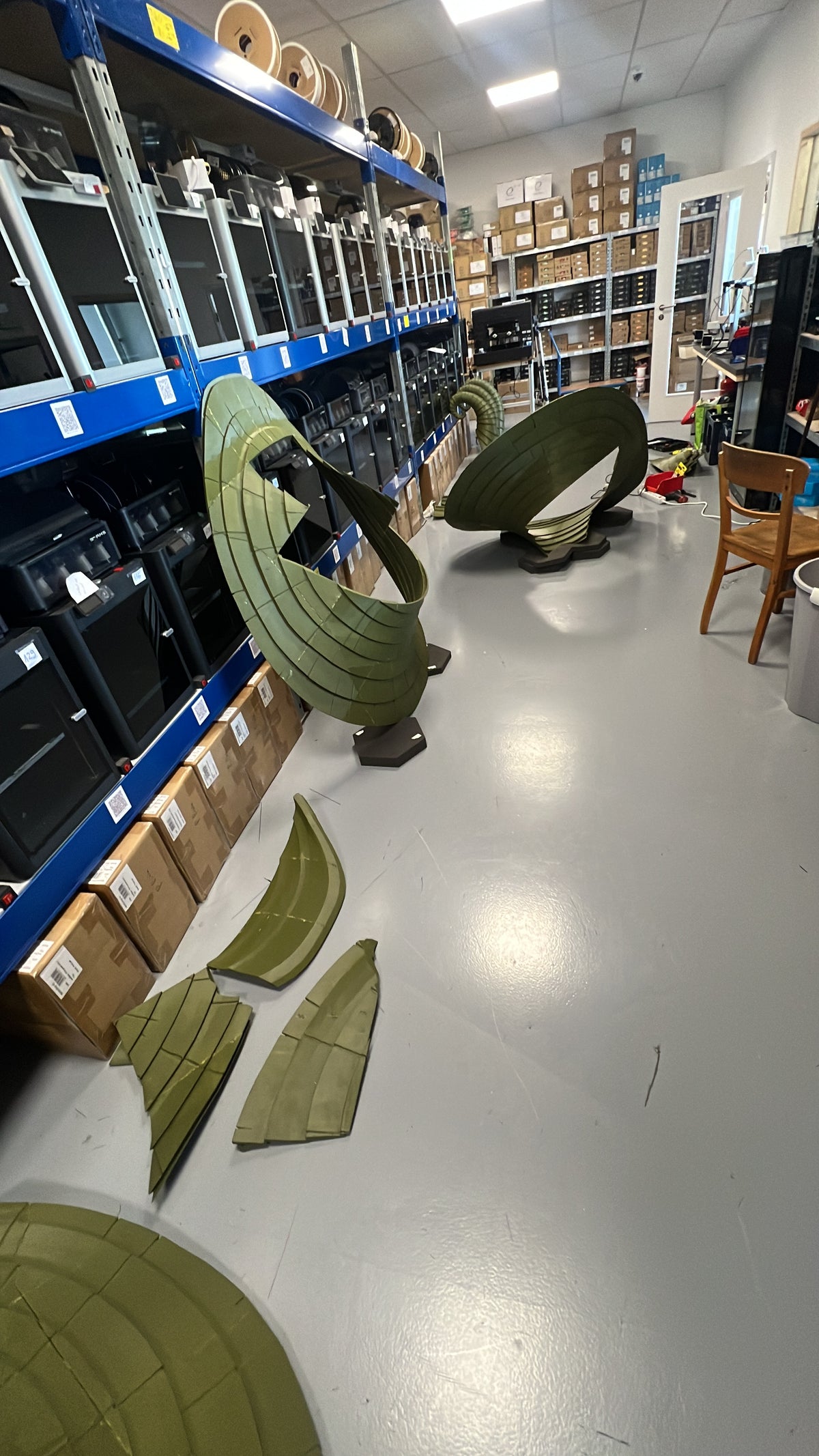

Zwischen den Druckern entstehen die vollständigen Dachformen. -

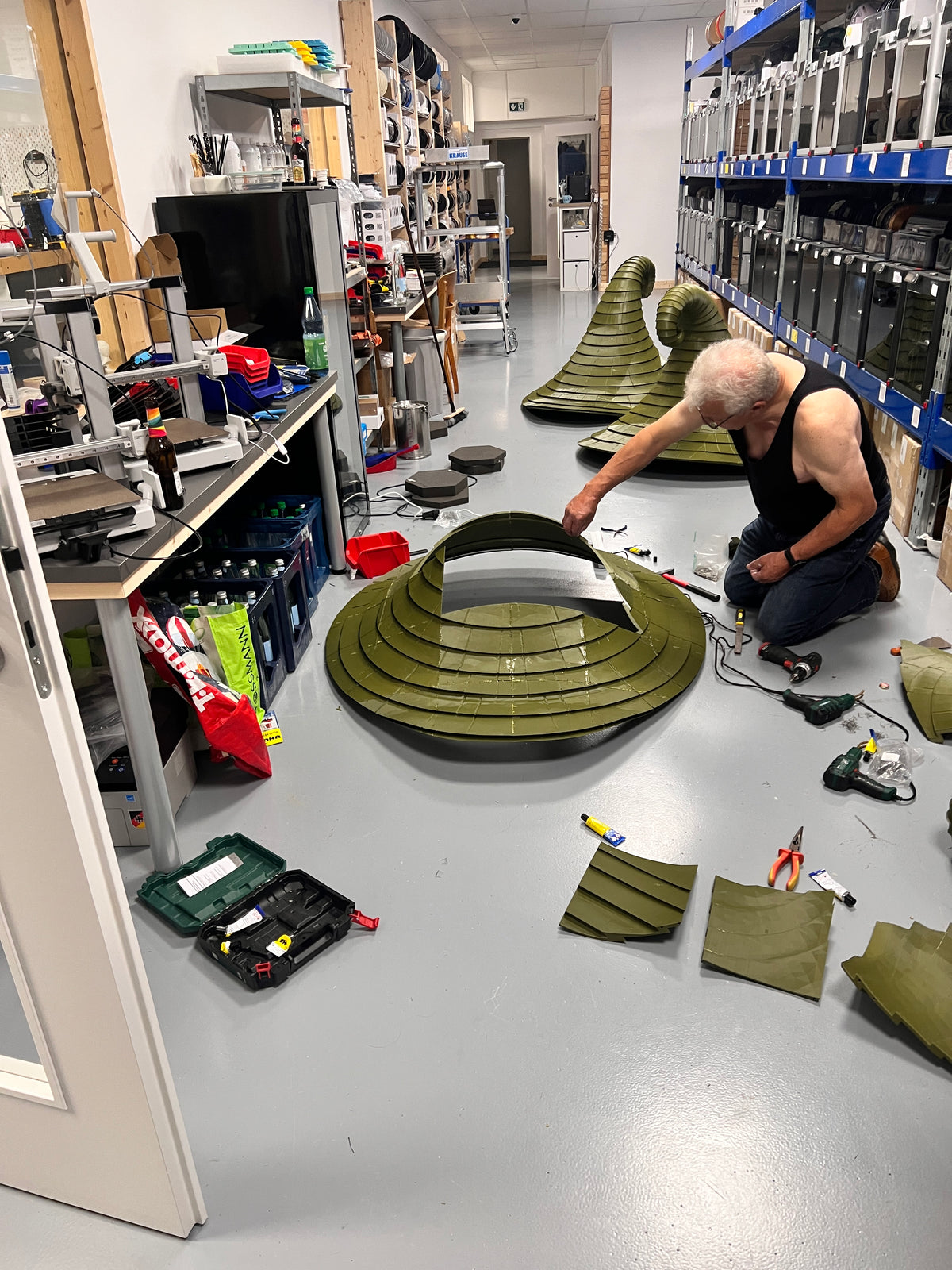

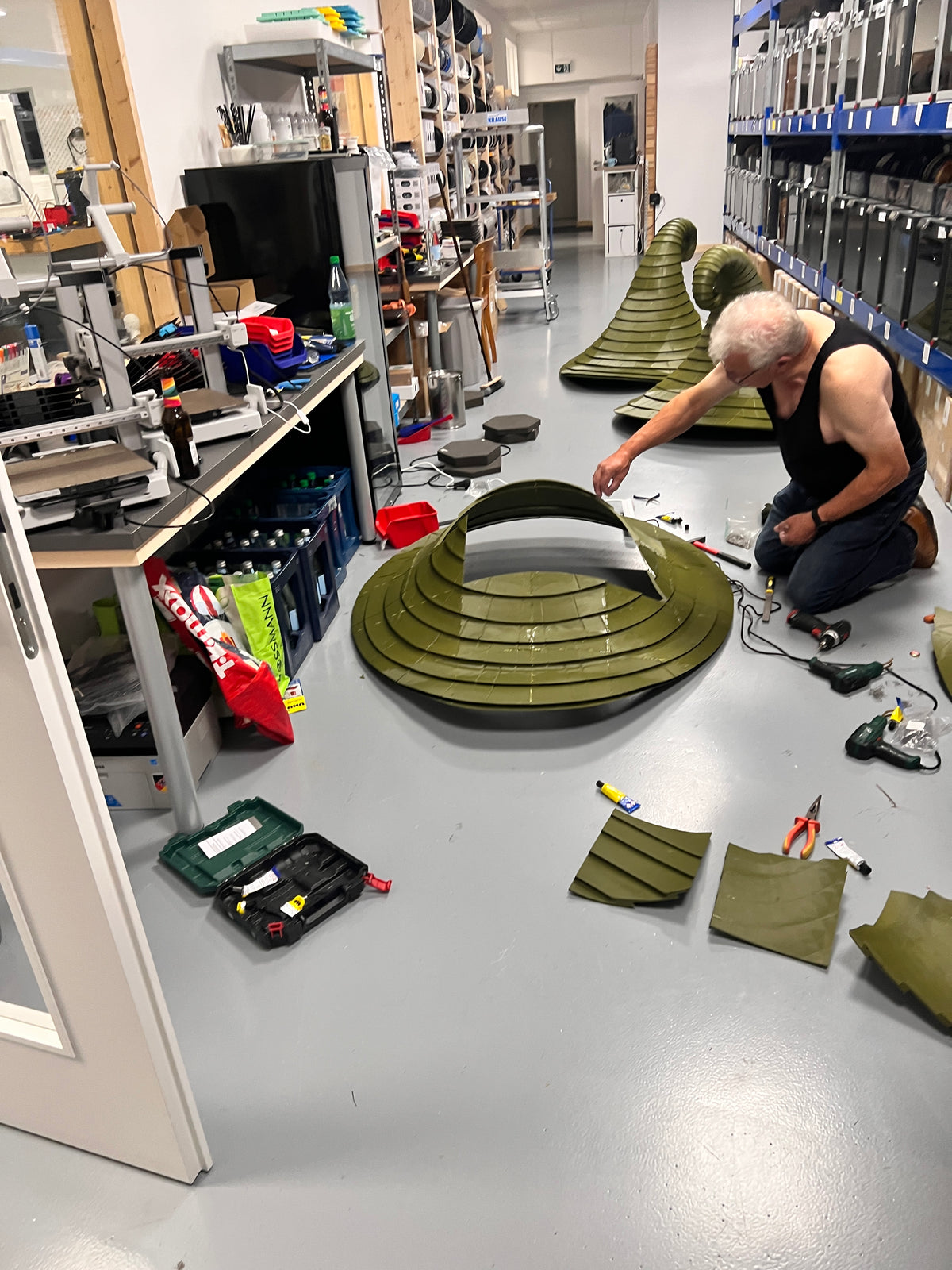

Montage der Krempe neben bereits zusammengesetzten Dächern. -
Weitere Segmente liegen für den nächsten Montageschritt bereit. -

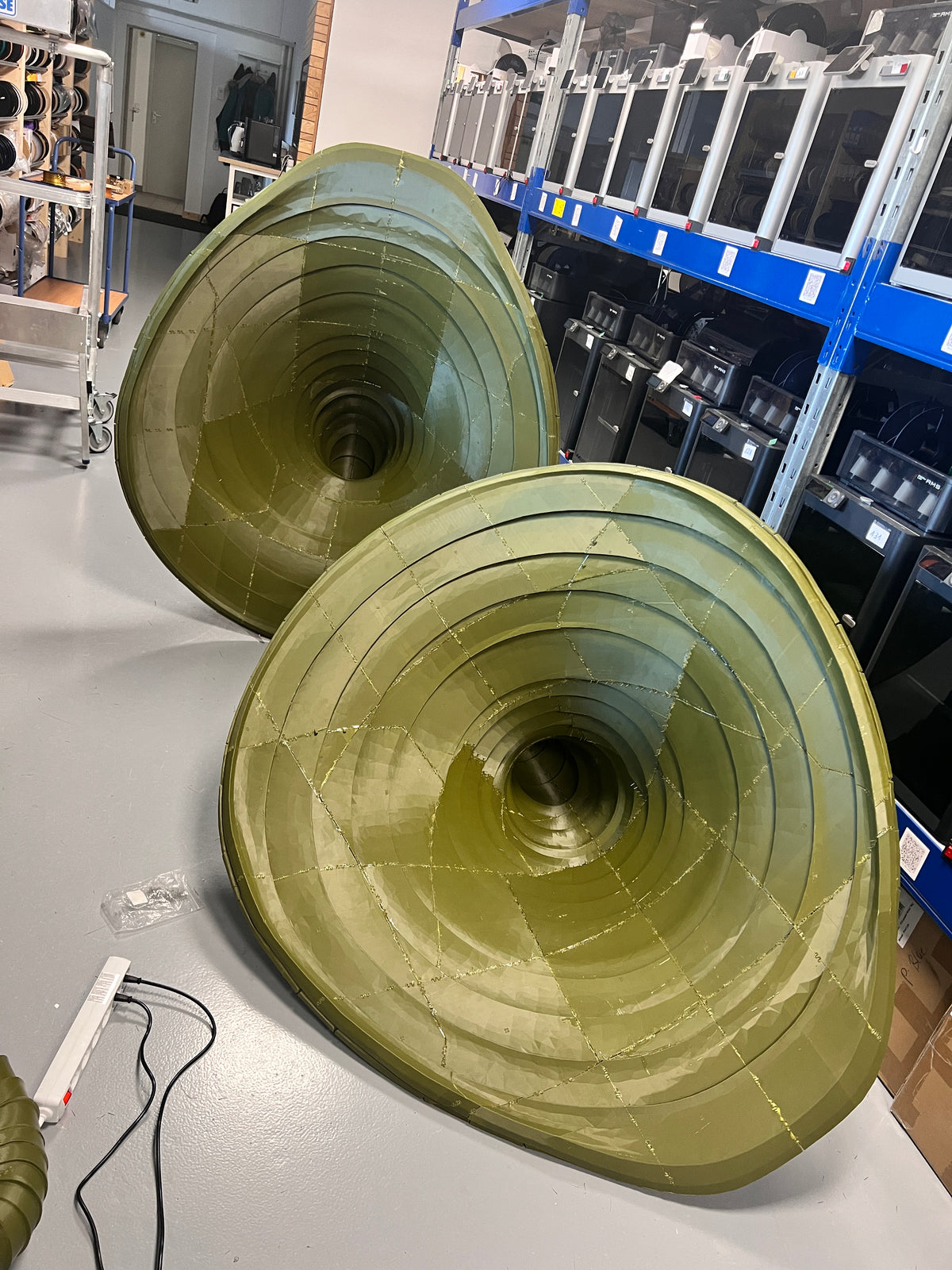

Die Unterseite zeigt, wie die vielen Einzelteile zur Dachform zusammenfinden.
