Kundenprojekt · Drohnentechnik · Konstruktion & 3D-Druck
Eine konkrete Anforderung – wenig Zeit
Wenn ein Bauteil kurzfristig gebraucht wird, müssen Konstruktion und Fertigung eng zusammenarbeiten. Genau das war bei diesem Projekt gefragt: DiB Drohneninspektionen-Brandes GmbH benötigte schnell einen individuell abgestimmten Cage für eine DJI Avata 2.
Zusätzlich zum Käfig waren zwei Halter für FIREHOUSE ARC V Anti-Collision Lights gewünscht. Die Leuchten sollten sich in ihrer Ausrichtung verändern und anschließend fixieren lassen. Wir stimmten die Details direkt mit dem Kunden ab und setzten die Konstruktion und den 3D-Druck in kurzer Zeit um.
Konstruktion bei PRINJEKT
Im CAD auf die Drohne abgestimmt
Ausgangspunkt war die Geometrie der DJI Avata 2. Eine digitale Darstellung der Drohne diente als Referenz, um den Cage und die Leuchtenhalter räumlich aufeinander abzustimmen. So konnten wir die Positionen der Bauteile bereits in der Konstruktion gemeinsam betrachten.
Der Cage erhielt eine offene Wabenstruktur. Für die Befestigung entwickelten wir eine verschraubte Lösung. Die beiden Leuchtenhalter wurden links und rechts der Kamera angeordnet und in die Planung des gesamten Aufbaus einbezogen.

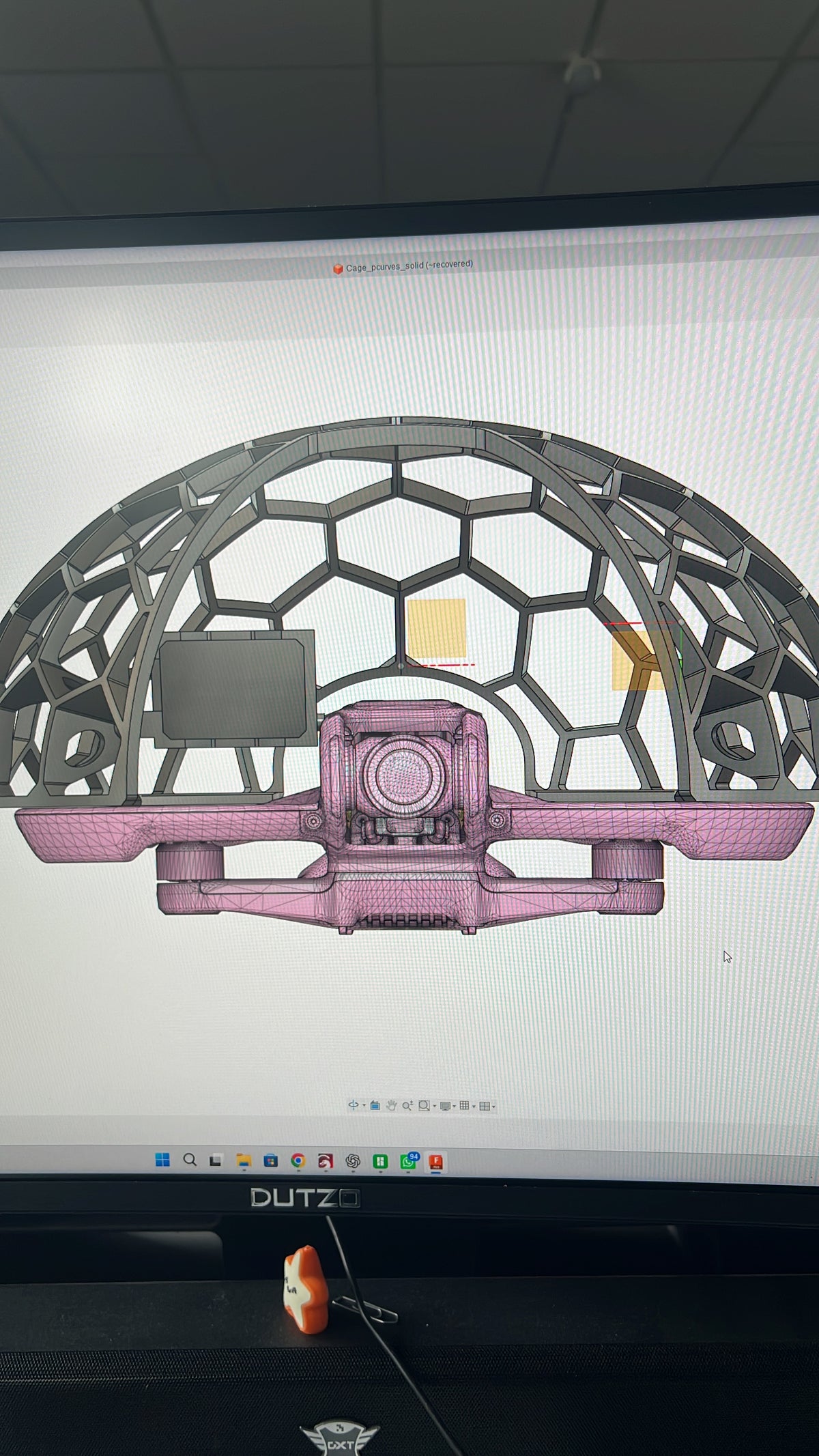

Die CAD-Ansicht zeigt diesen Entwicklungsschritt: Drohne, Cage und Halter werden zusammen betrachtet, bevor die Bauteile in den Druck gehen.
FIREHOUSE ARC V Anti-Collision Lights
Leuchten ausrichten und bei Bedarf nachstellen

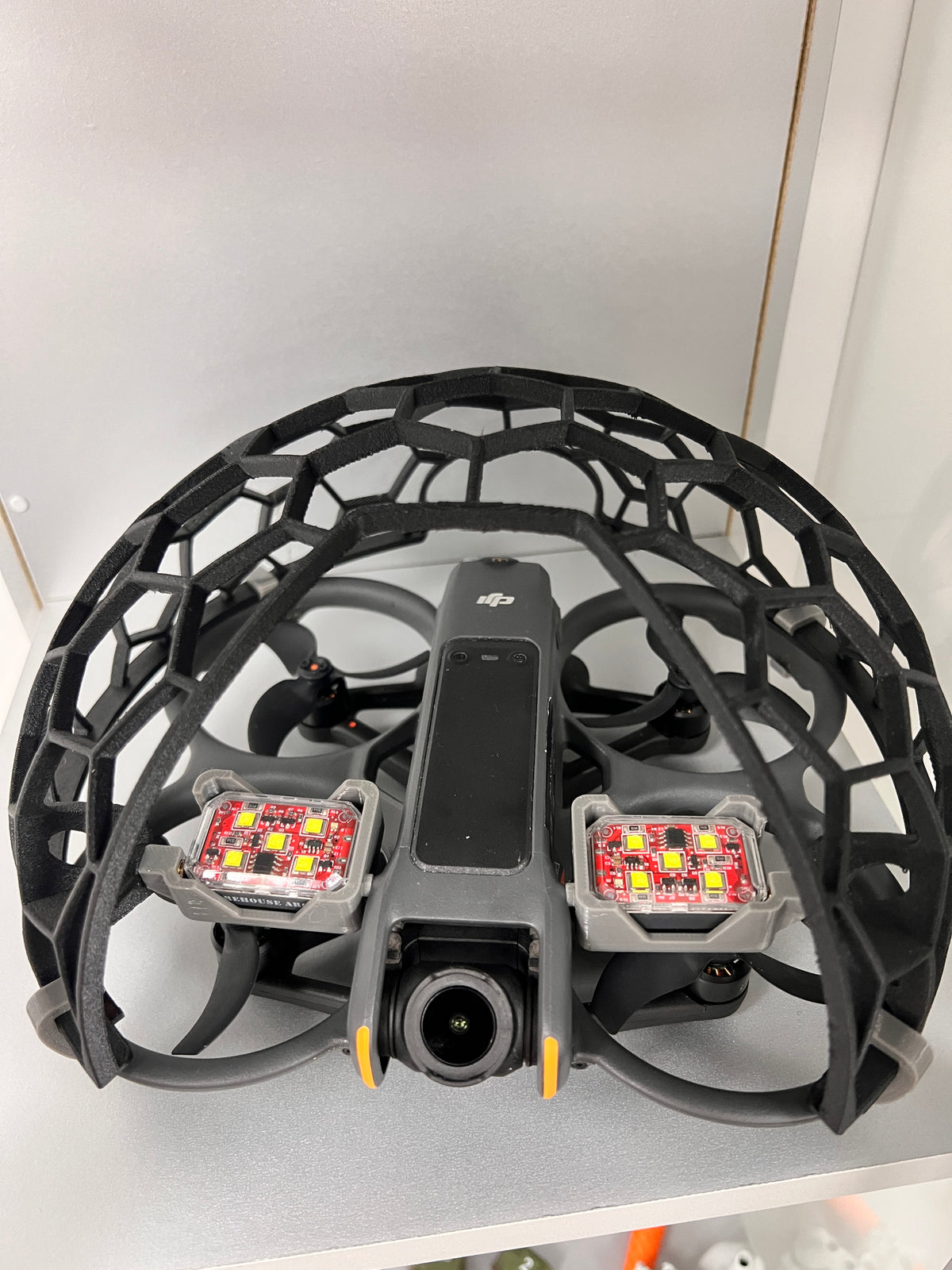

Ein wichtiges Detail waren die verstellbaren Aufnahmen für die beiden Leuchten. Ihre Ausrichtung lässt sich verändern und mit Schrauben fixieren. Dadurch bleibt die Position auch nach der ersten Montage anpassbar.

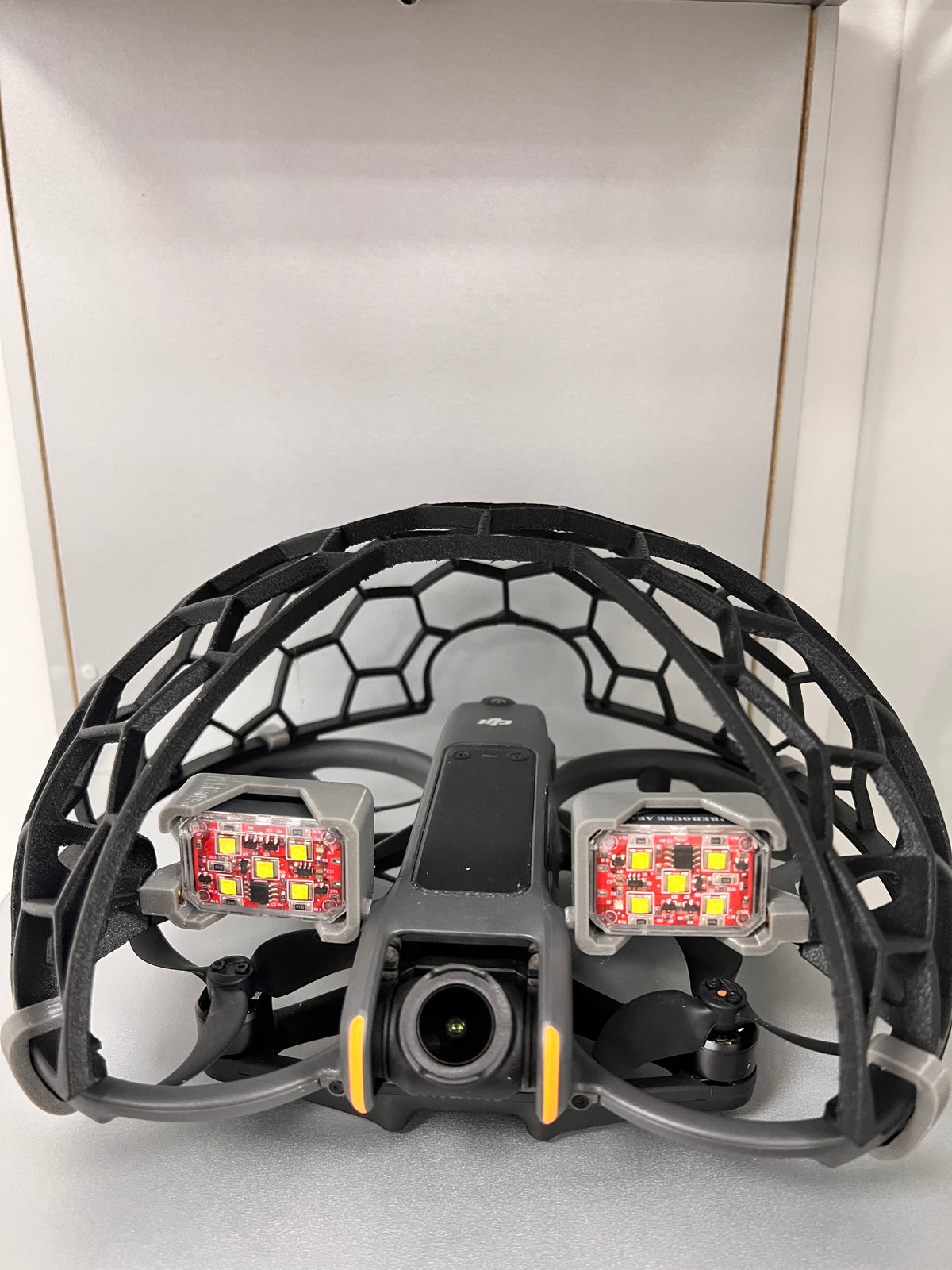

Die Halter wurden passend für die FIREHOUSE ARC V konstruiert. Auf den fertigen Projektbildern sind die beiden Leuchten neben der Kamera und ihre Aufnahme im Cage zu sehen. Aus der Kundenanforderung entstand damit eine auf die konkrete Kombination aus Drohne, Käfig und Leuchten abgestimmte Lösung.
Von der Konstruktion zum Bauteil
3D-Druck in TPU-GF

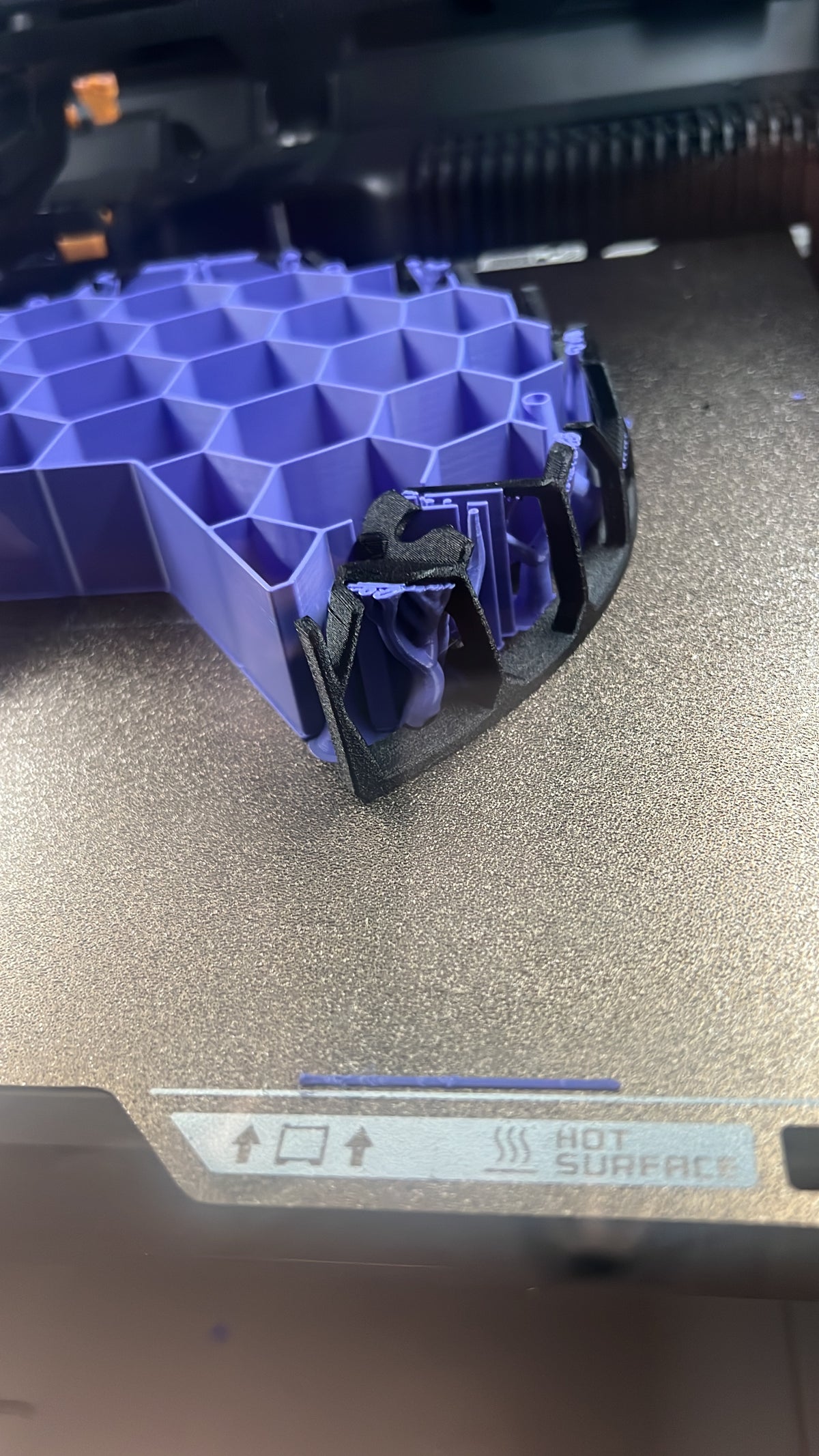

Den Cage fertigten wir aus TPU-GF im 3D-Druck. Die Fotos aus der Fertigung zeigen das schwarze Bauteil auf dem Druckbett und die violetten Stützstrukturen, die den Aufbau während des Drucks unterstützen.
Nach dem Druck wurden diese Hilfsstrukturen entfernt und die Bauteile für die Montage vorbereitet. Die offene Wabenform des Cage wird dabei vollständig sichtbar. Anschließend konnten Cage und Leuchtenhalter an der Drohne zusammengeführt werden.
Vom Druckbett an die Drohne
-
Cage mit Stützstrukturen

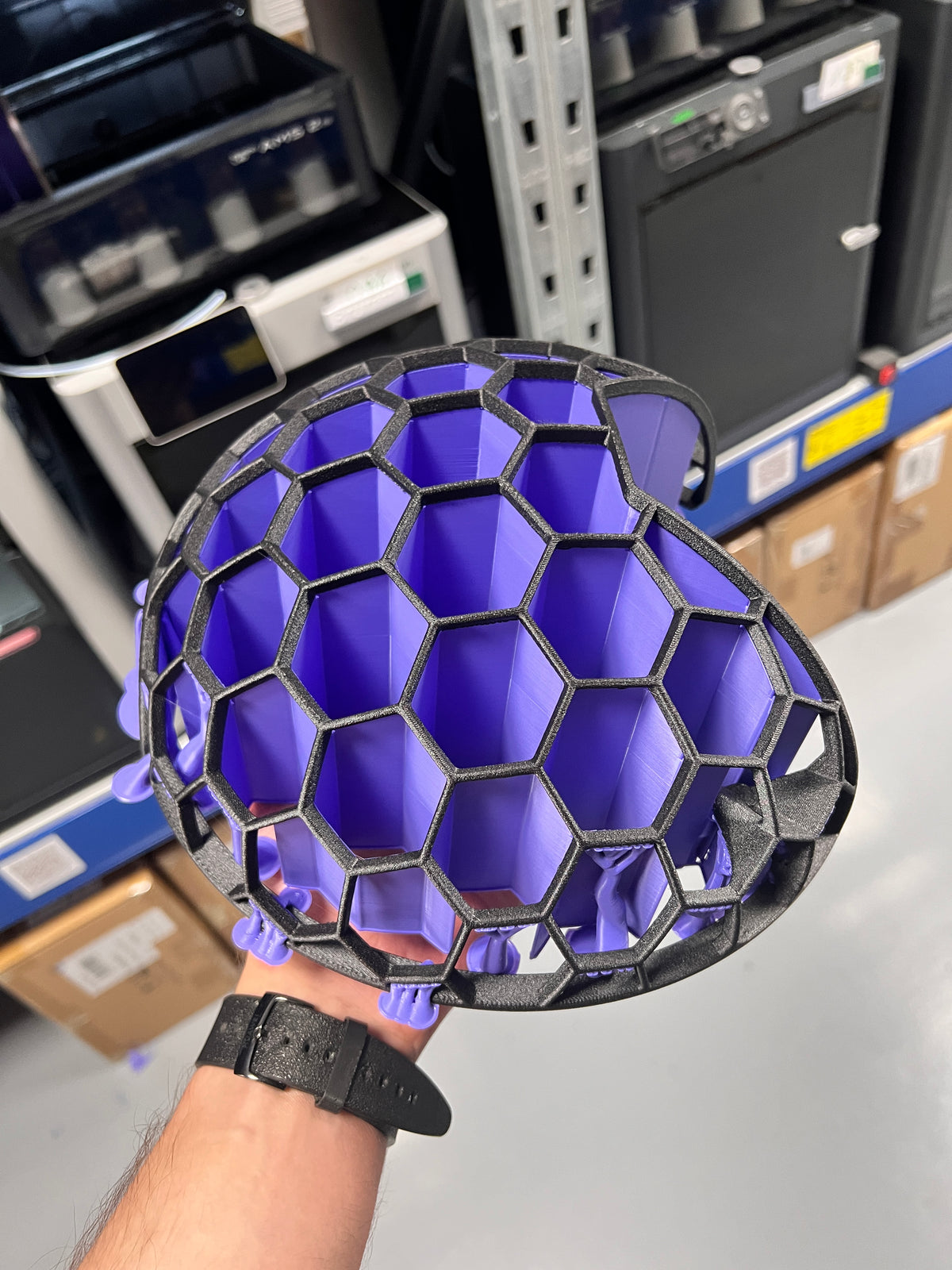

Direkt nach dem Druck: Das schwarze Bauteil wird noch von den violetten Hilfsstrukturen getragen. Diese werden für die anschließende Montage entfernt.
-
Die Geometrie an der Drohne

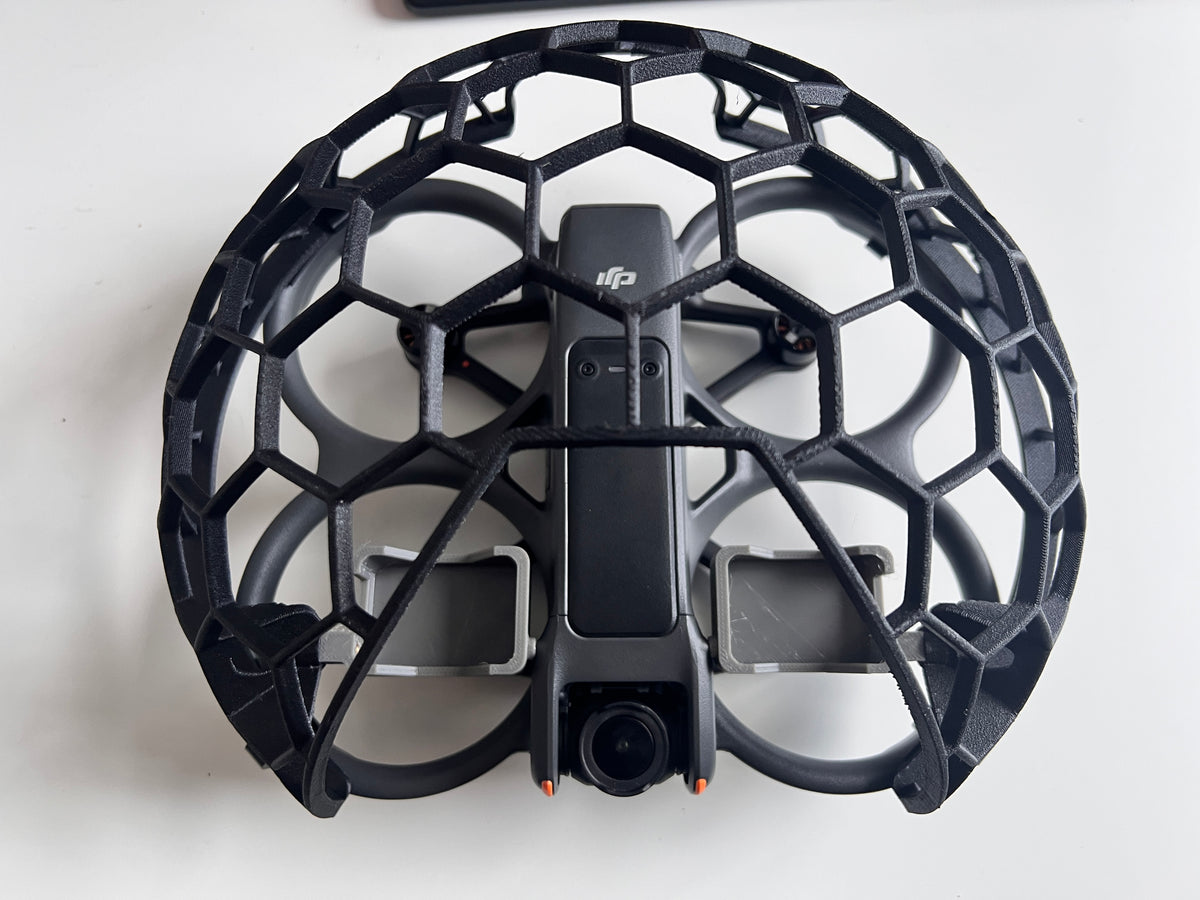

Die Draufsicht zeigt den montierten Wabenkäfig und die Anordnung der beiden Leuchtenhalter vor dem Einsetzen der Leuchten.
Kurzfristig umgesetzt, direkt abgestimmt
Fertiger Cage oder Druckdateien zum Selberdrucken
Cage als fertiges Set
Den Cage aus TPU-GF erhalten Sie mit zwei verstellbaren Leuchtenhaltern, vier Befestigungsclips, Gummiunterlagen und den passenden Schrauben. Drohne und Leuchten sind nicht enthalten.
Cage selbst drucken
Sie möchten die Bauteile selbst fertigen? Die 3D-Druckdateien sind bei Cults erhältlich. Das digitale Angebot enthält keine gedruckten Teile, Schrauben, Gummiunterlagen, Drohne oder Leuchten.
