Geometrien aufbauen
Vorhandene PDF-Maße dienten als Grundlage für bestimmte Geräte. Weitere Formen wurden anhand von Fotos und Bildproportionen angenähert.
Kundenprojekt · CSF Engineering · Messemodell

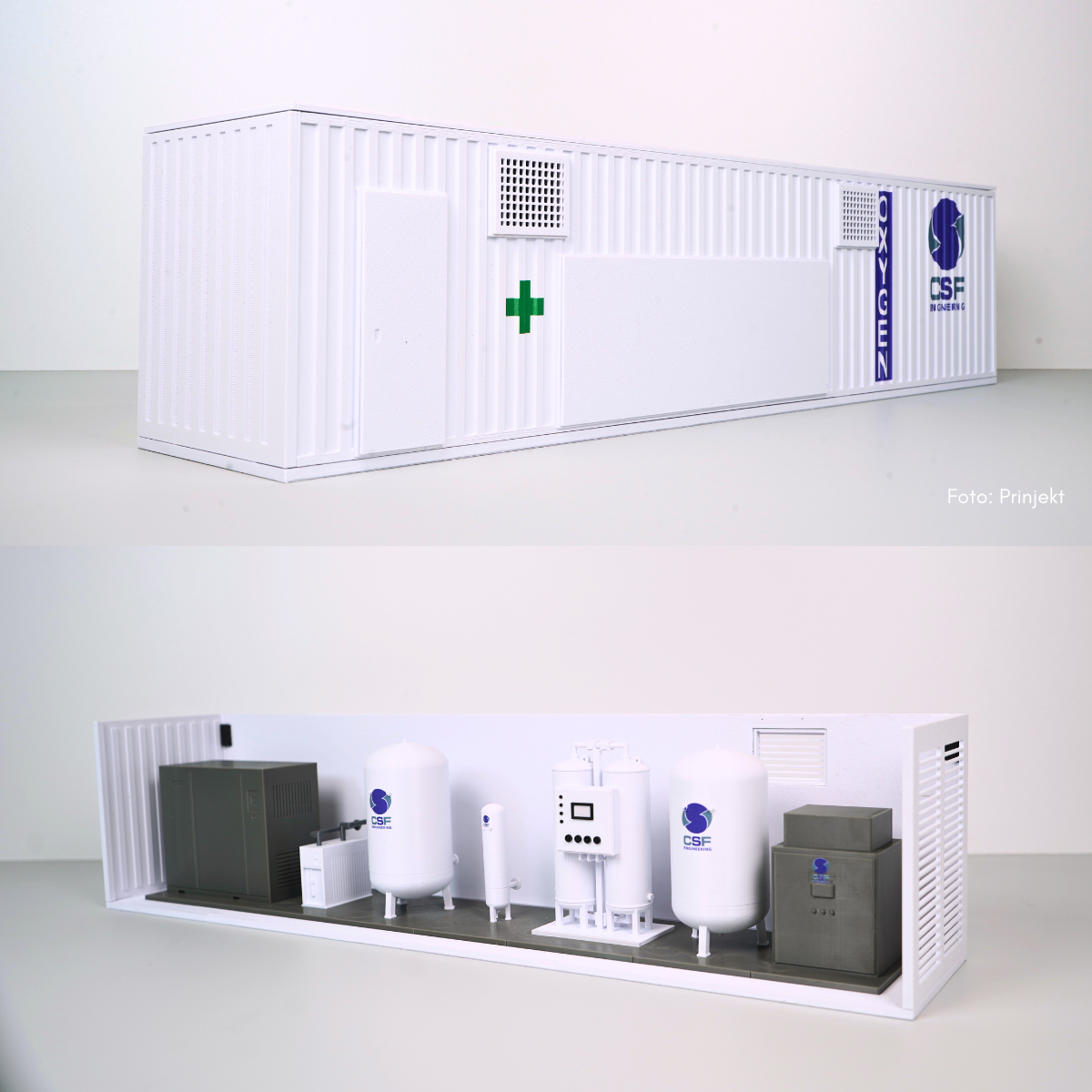

Die Containeranlage auf dem Messetisch
CSF Engineering ist aus dem Geschäft von CS Fahrzeugteile mit Industrieausrüstungen für den Automobil- und Luftzerlegungsanlagenbereich hervorgegangen. Für eine Messe sollte eine PSA-Sauerstoffanlage im Container als verkleinertes Anschauungsmodell entstehen.
Das Modell zeigt sowohl die äußere Containerstruktur als auch den Aufbau im Inneren. Gerätegehäuse, Tanks, Rohrleitungen und Gitter machen die Anlage räumlich erfassbar. Im Gespräch lassen sich die einzelnen Bereiche direkt am Modell zeigen.
Wände und Deckel sind abnehmbar. So bleibt die Anlage nicht hinter einer geschlossenen Hülle verborgen: Der Blick lässt sich von der Gesamtansicht gezielt auf die innenliegenden Komponenten lenken.
Das Original
Eine komplette Anlage im Container

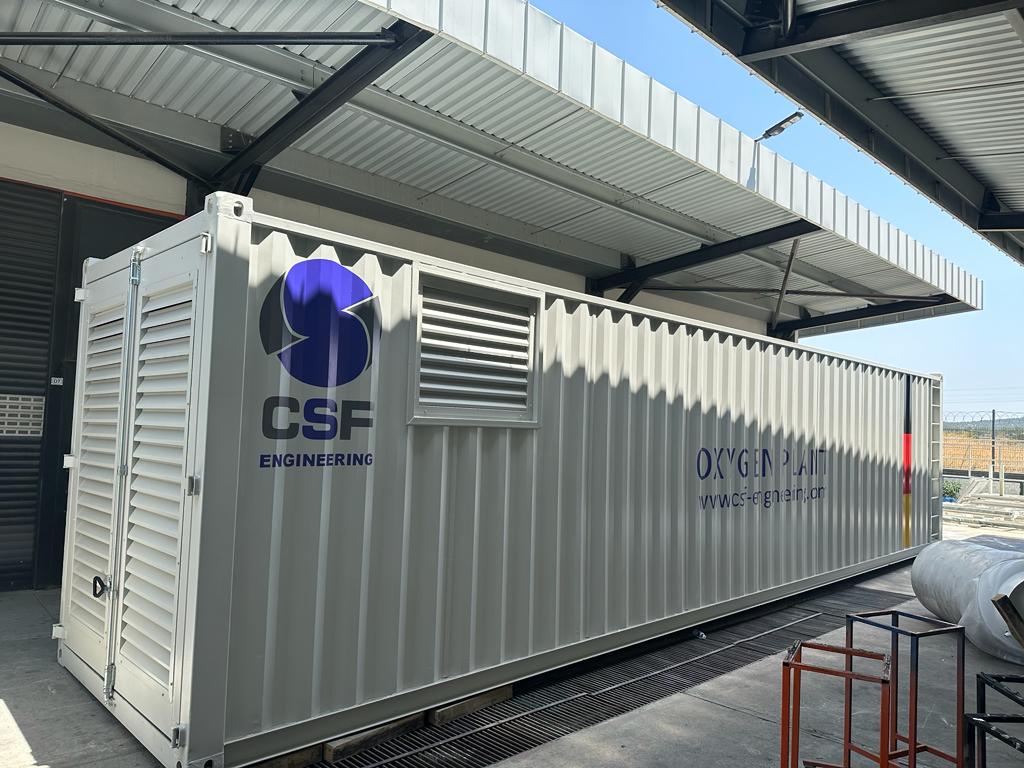

Die Originalaufnahmen zeigen die Containeranlage von CSF Engineering in ihrer tatsächlichen Umgebung. Containerhülle, Türen und Lüftungselemente geben ihr eine klare, wiedererkennbare Gestalt.
Für den Messeauftritt sollte diese Anlage als transportables Anschauungsmodell erfahrbar werden. Dabei war nicht nur die Außenansicht wichtig: Auch die Anordnung der technischen Komponenten im Inneren sollte sich am Modell erklären lassen.

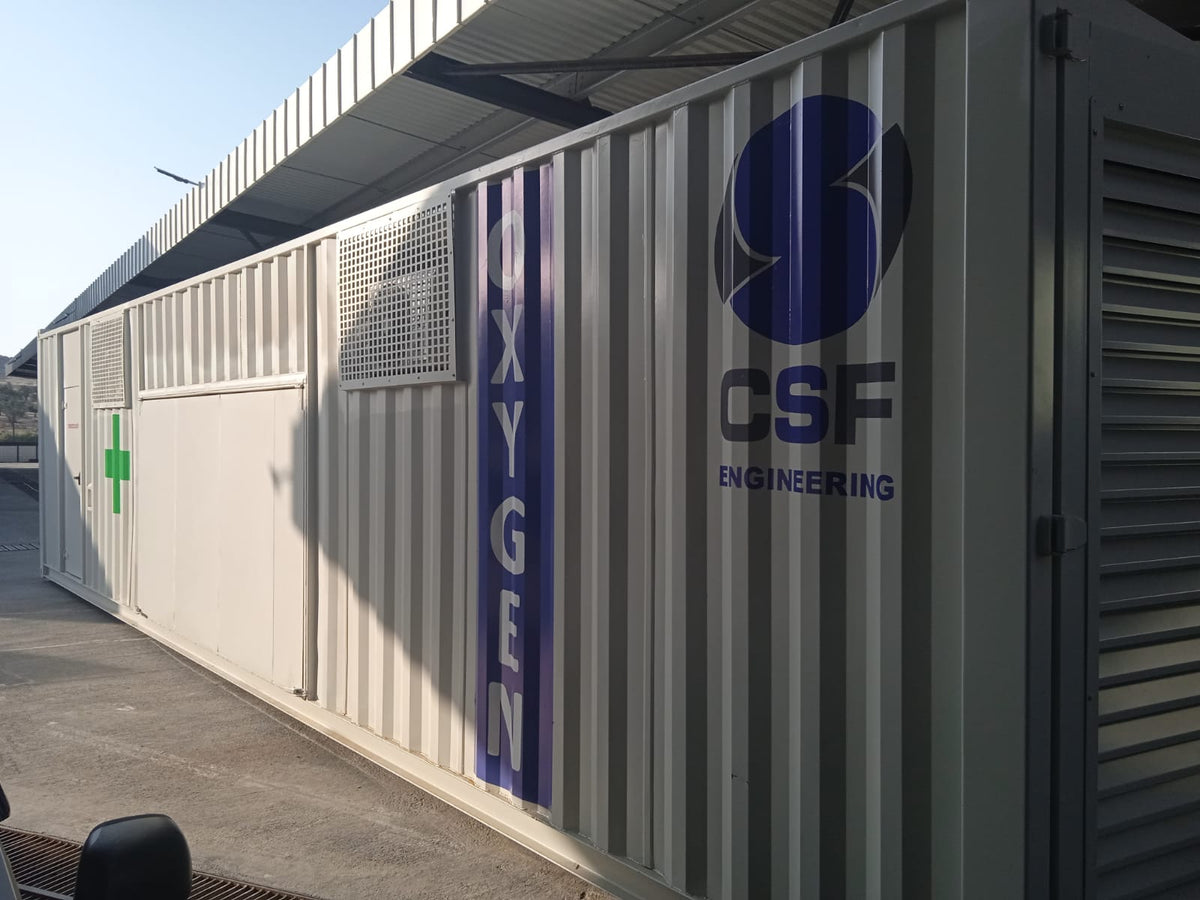

Der Originalcontainer aus zwei Perspektiven
-

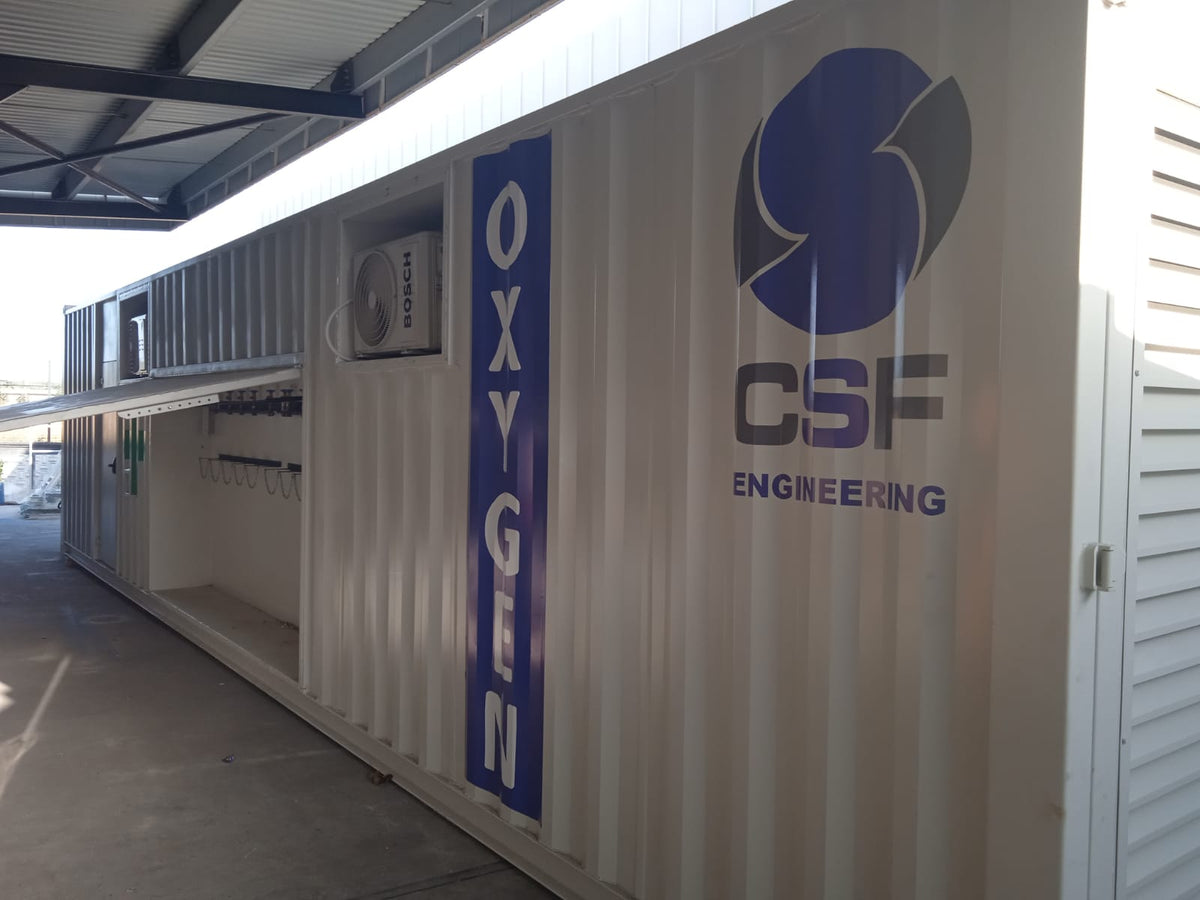

Geöffnete Seitenansicht
Die geöffnete Seite zeigt einen weiteren Bereich der Originalanlage. Solche Ansichten ergänzten die vorhandenen Maße als Grundlage für die Modellierung.
-
Die äußere Gestalt als Vorbild
Beschriftung, Lüftungsgitter und die Struktur der Containerwände machen die Anlage wiedererkennbar – auch im verkleinerten Messemodell.

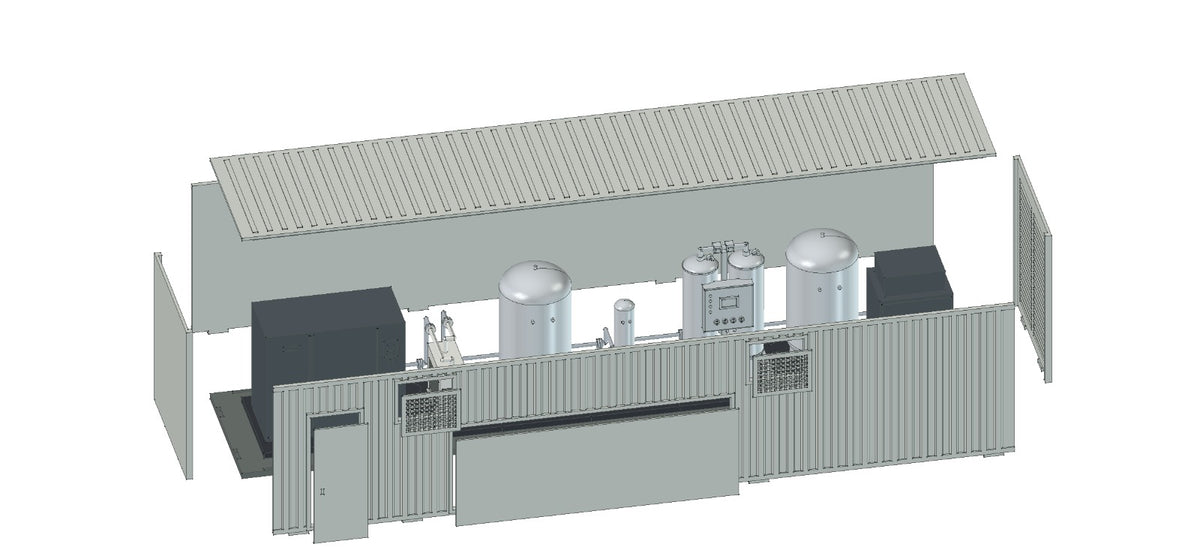

Von Prinjekt konstruiert: das CAD-Modell
-
Die Konstruktion hinter dem Messemodell
Eine vollständig bemaßte Zeichnung des Sondercontainers lag nicht vor. Für einzelne Geräte standen Maße aus PDFs zur Verfügung; andere Elemente mussten aus schräg aufgenommenen Fotos und ihren Proportionen abgeleitet werden.
Die Aufgabe ging deshalb über das Verkleinern vorhandener 3D-Daten hinaus. Prinjekt übernahm die CAD-Modellierung und stimmte die Geometrien aufeinander sowie auf die maximale Außenlänge ab. Wo belastbare Maße fehlten, wurden Formen für das Anschauungsmodell angenähert.
Im Ergebnis entstand ein Modell, das die Anordnung und das Zusammenspiel der Komponenten zeigt. Die offenen Ansichten machen auch die Details innerhalb des Containers zugänglich.
Konstruktion und Montage

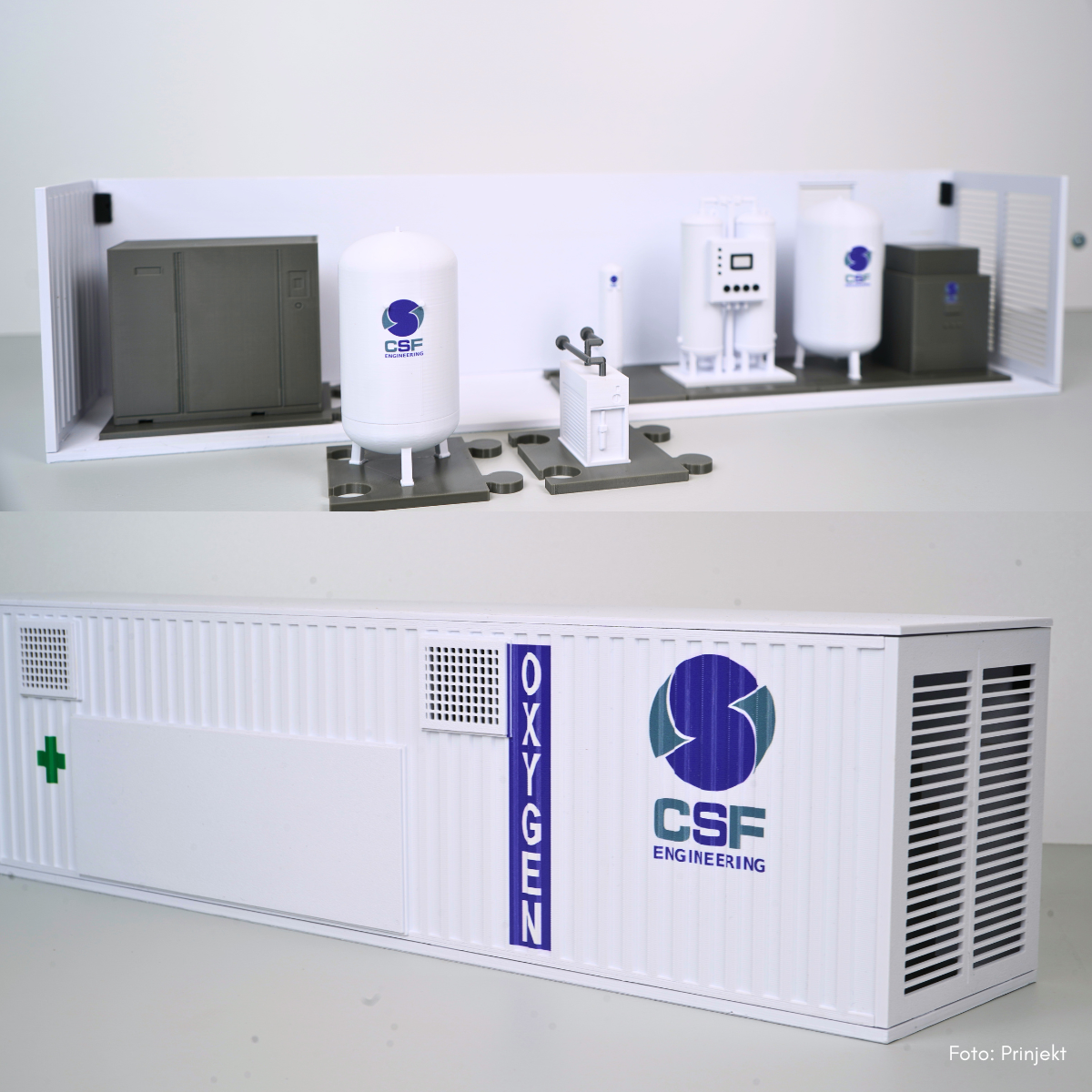

Viele Einzelteile, ein stimmiges Modell
Die längste Containerseite durfte einschließlich der montierten Außenkontur maximal 570 mm betragen. Innerhalb dieser Vorgabe mussten die Geräte, Rohrleitungen und die Containerstruktur zusammenpassen und montierbar bleiben.
Deshalb wurde die Konstruktion gezielt für den FDM-Druck aufgeteilt. Steckverbindungen, Passstifte und Klebefugen wurden bereits bei der Modellierung berücksichtigt. Die Teilung bestimmte damit nicht nur, wie die Einzelteile gedruckt werden, sondern auch, wie sie sich anschließend zum Modell zusammenfügen lassen.
Die Projektfotos zeigen die herausgenommenen Module und die zugehörigen Grundplatten. Damit wird sichtbar, wie eng Konstruktion, Fertigung und Montage bei diesem Modell zusammengehören.
Von der Datengrundlage zum fertigen Messemodell
Druck und Montage vorbereiten
Prinjekt modellierte die Bauteile, passte die Anlage an die Längenvorgabe an und entwickelte die Aufteilung mit Steckverbindungen, Passstiften und Klebefugen.
Aus PLA fertigen
Die Bauteile wurden im FDM-Verfahren gefertigt. Im dokumentierten Projekt lag zwischen Bestellung und Lieferung eine Woche.
Das gedruckte Ergebnis

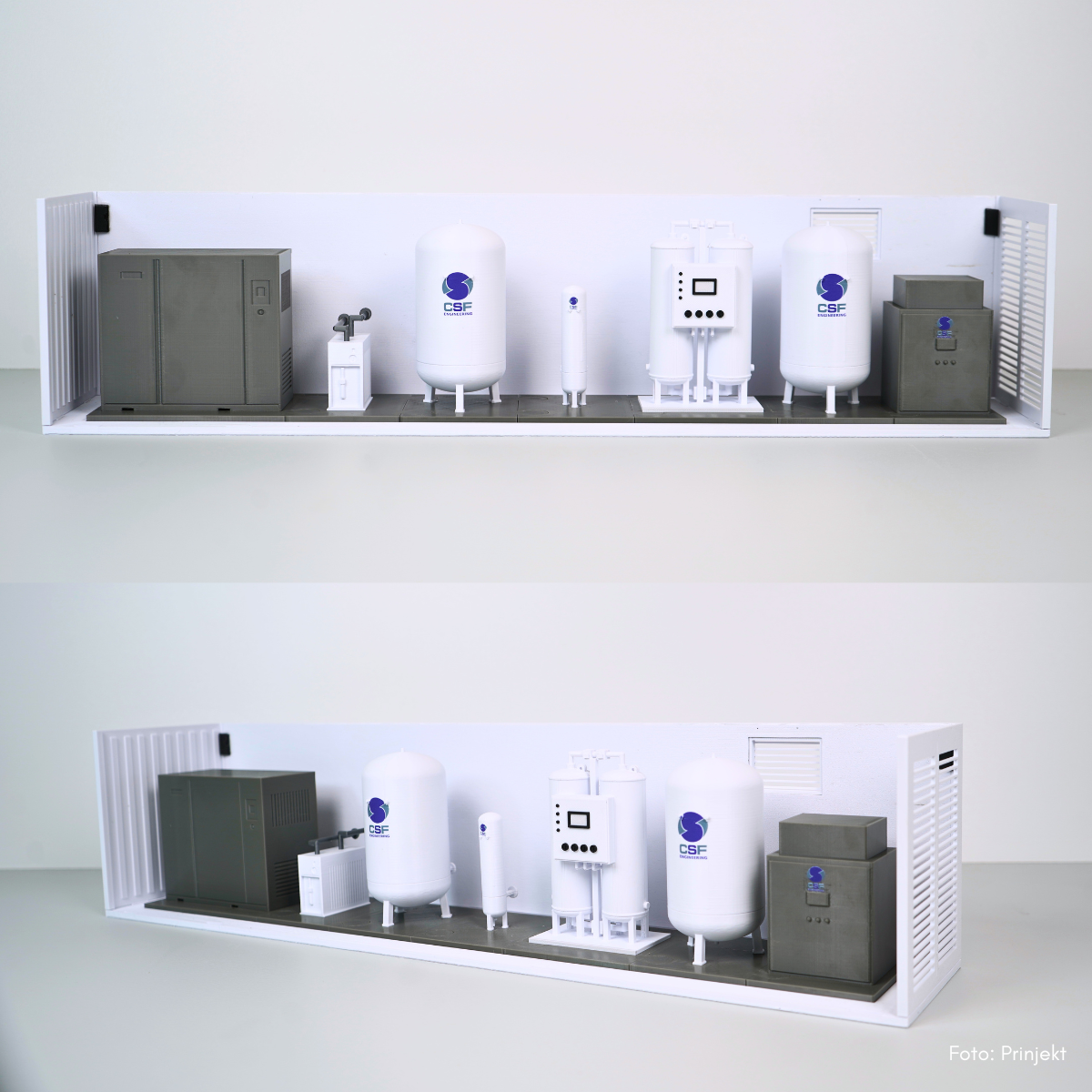

Technik im Inneren sichtbar machen
Aus der CAD-Konstruktion entstand das greifbare Messemodell. Die Innenansicht zeigt Geräte, Tanks und Rohrleitungen in ihrer räumlichen Anordnung.
Abnehmbare Wände und ein abnehmbarer Deckel ermöglichen unterschiedliche Einblicke. So können Besucher zunächst die komplette Containeranlage betrachten und anschließend einzelne Komponenten im Inneren nachvollziehen.
Konstruktion, Fertigung und Vorbereitung aus einer Hand
Außenansichten und Details
-

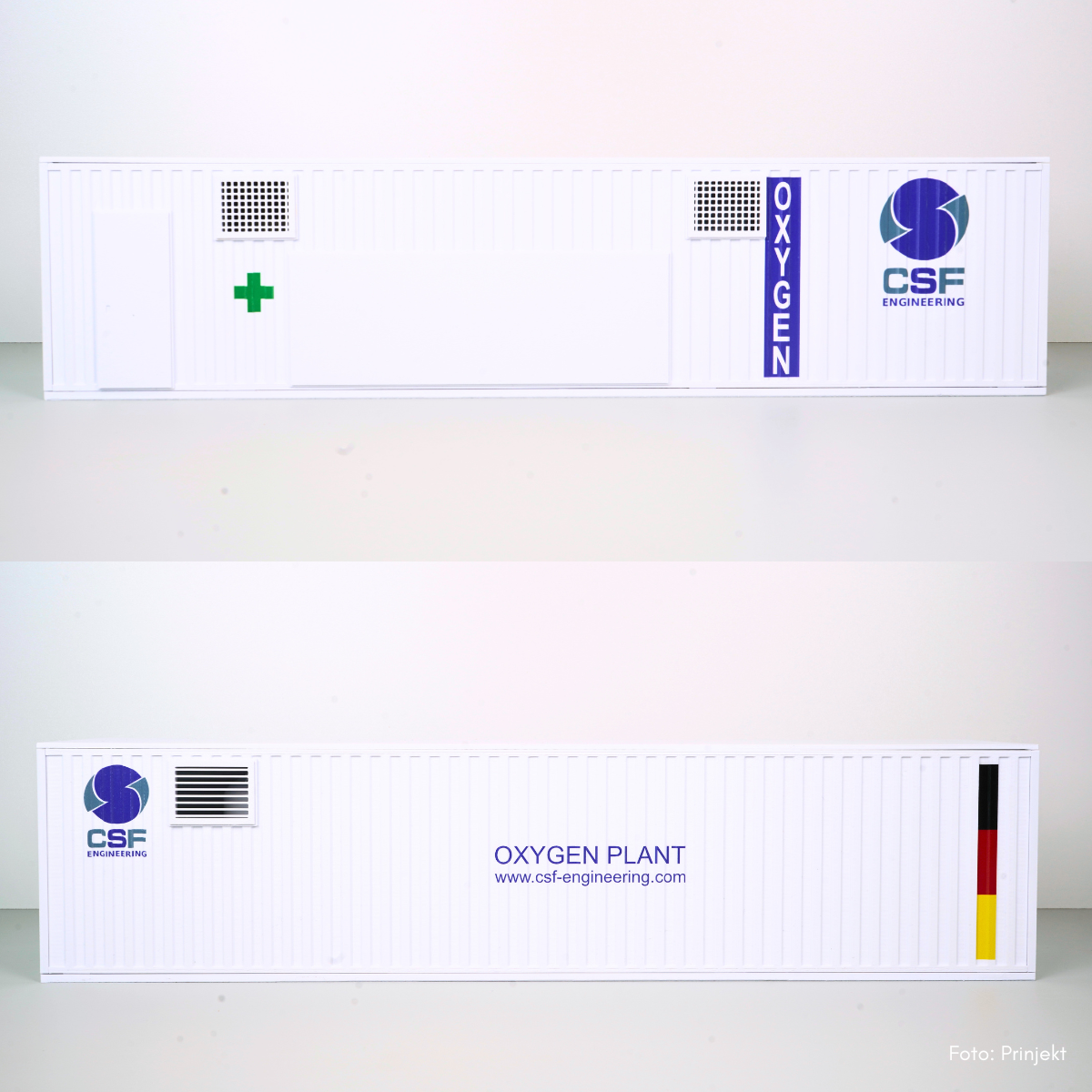

Die Anlage als geschlossenes Modell
Containerwände, Türen, Lüftungsgitter und Beschriftung prägen die Außenansicht. Foto: Prinjekt.
-

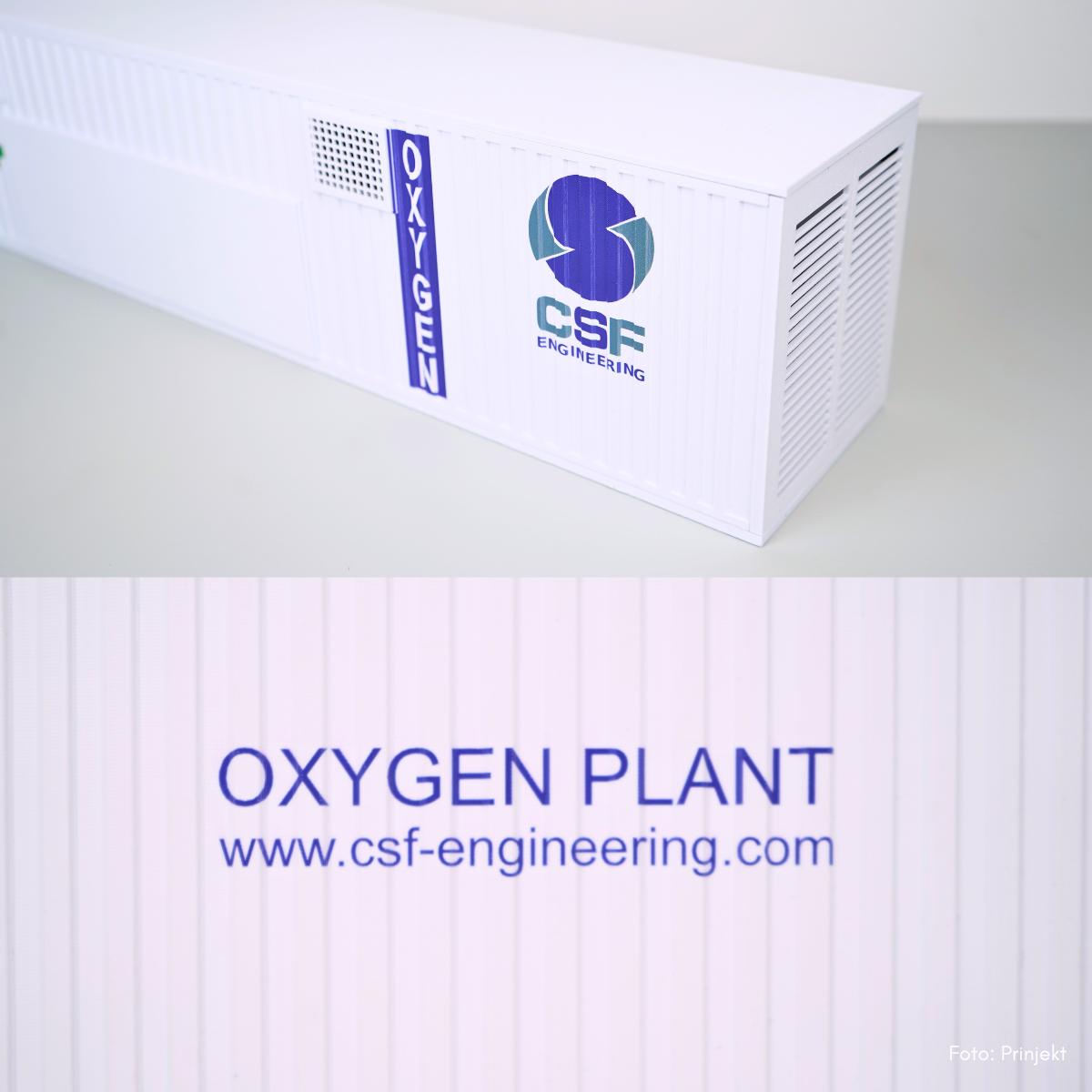

Wiedererkennbare Gestaltung
Die Details der Containerhülle und das CSF-Branding machen das Modell auch von außen erkennbar. Foto: Prinjekt.
